А я забросил, свой С67 и подкупил С91. В С67 нарушил механическую часть принтера, задолбался её позиционировать. Голова в начале попадает куда надо, в середине уже значительно видно не попадание краски в нужное место. Решил прекратить мучить С67 и взять уже С91 в нём всё проще переделывается. Жду сейчас СНПЧ, когда придёт посмотрю на что способен С91. На других форумах натыкался, говорят, что печать струйным принтером на стеклотекстолите это гиблое дело, что фоторезист решает все проблемы, и опять обсуждают, как получить прозрачность бумаги, на которой печатают и как получить непрозрачный качественный рисунок. Не пойму, кто им мешает нанести фоторезист на плату, и распечатать рисунок сразу на поверхность фоторезиста? И не надо ни какой вакуумный прижим. Да и краску можно любую использовать (водянка пигмент) в прочем, как и принтер. |
|
|
|
Ничего я не забросил. Делаю платы фотоспособом и изобретаю полуавтоматическую промывалку головы дист водой. Не могу найти готовое пластмассовое "вымя" с одним входным штуцером и тремя выходными. |
|
|
|
Вскрыть спаленную голову Вы не хотите?
Я ума не приложу чего она перестала печатать. Неужто хромпик герметик съедает?
Да тут вспомнил, что Вы два раза хромпиком печатаете. Не помню говорил раньше или нет, если установить в настройках принтера печать на фотобумаге, то принтер чёрный цвет будет делать смешиванием трёх цветных.
Сегодня запустил СНПЧ на новом С91. Классно он фотки печатает как новый С67. Переделывать его на порядок легче. Скоро буду уже на текстолите «фотки» печатать, если опять боков не напорю.
P.S. «Классно он фотки печатает»-печатает без полос.
|
|
|
|
Я понимаю, что голову надо вскрывать обязательно, но желанием не горю. Мне больше нравиться делать что-то своё, чем в чужих головах ковыряться. Перед покупкой третьего С91 первым двум головы вскрою обязательно. |
|
|
|
Сделал управление ШД от кнопок и калибрацию по датчику. В последние дни бился над распознаванием сигналов посылаемых при команде на печать, для того, чтобы в правильный момент подать сигнал ДБ в КВ для ВК. Перепробовал несколько алгоритмов. Пару часов назад получилось. МК обнаружил сигналы с ВК, интерпретировал их и подал в нужный момент команду ВК. ВК соответственно дал разрешение на печать. Теперь надо заменить те провода, которые идут на плату более длинными и можно движок монтировать в стол (стол уже готов), размещать реальный ДБ и смотреть что получилось. МК научен работать с реальным ДБ так что если стол уедет дальше чем надо, он его вернет обратно сам. Вообщем сегодня у меня маленький праздник (он мог бы наступить быстрее, если бы был цифровой осциллограф с памятью, но его нет). |
|
|
|

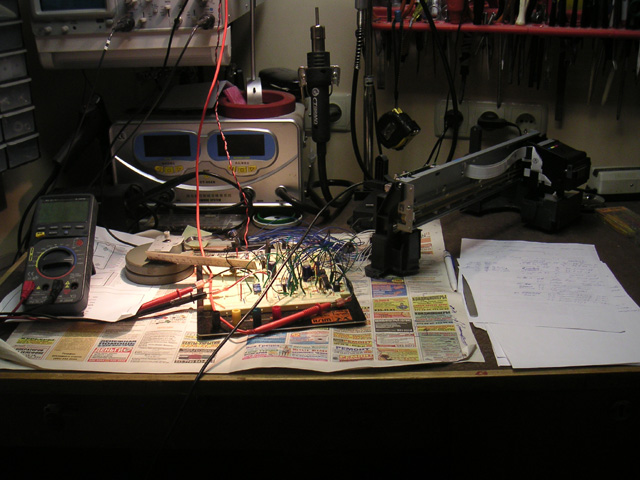

Вот пару фоток девайса без стола. В таком виде происходила основная отладка.
|
|
|
|

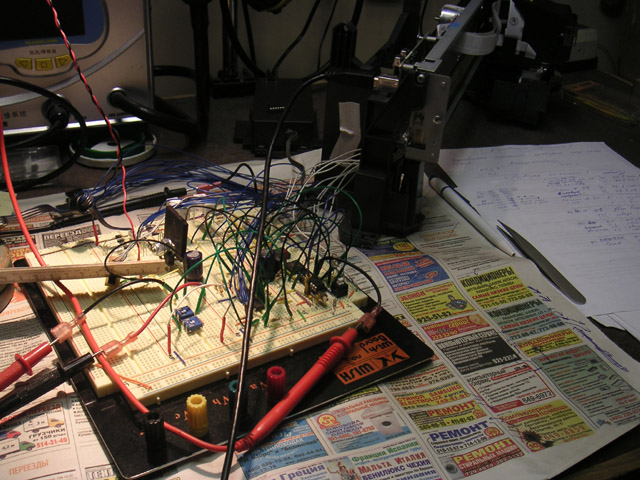

Вторая
|
|
|
|

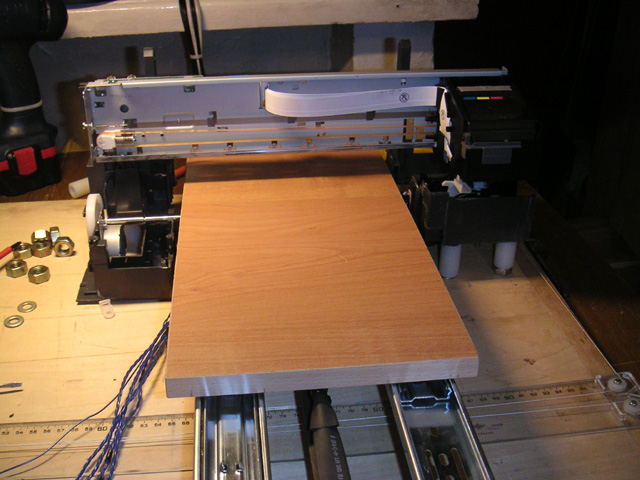

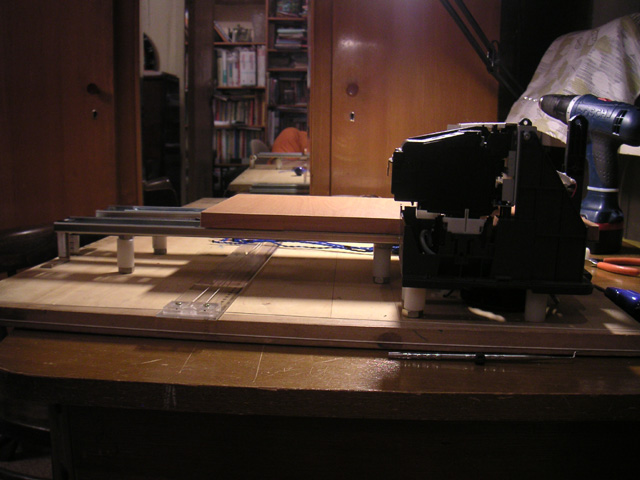

Сегодня перепаял провода, установил ДБ и смонтировал голову и стол. Кое-что подогнал т.к. поменял направляющие. Установил капу и насосик капы. Весь агрегат показан на фотках. Осталось соединить провода со схемой представленной выше и посмотреть как оно. Сегодня соединять не буду. Завтра буду пробовать запускать.
|
|
|
|
Еще...
|
|
|
|
И еще.
|
|
|
|
|
