vetrodar: месье Link
http://ru.wikipedia.org/wiki/%D0%9C%D0%B5%D1%81%D1%8C%D0%B5_(%D1%82%D0%B8%D1%82%...)
Не... к французам я неимею никакого отношения уж лутьше тогда...
http://ru.wikipedia.org/wiki/%D0%9F%D0%B0%D0%BD_%28%D0%BE%D0%B1%D1%80%D0%B0%D1%8...

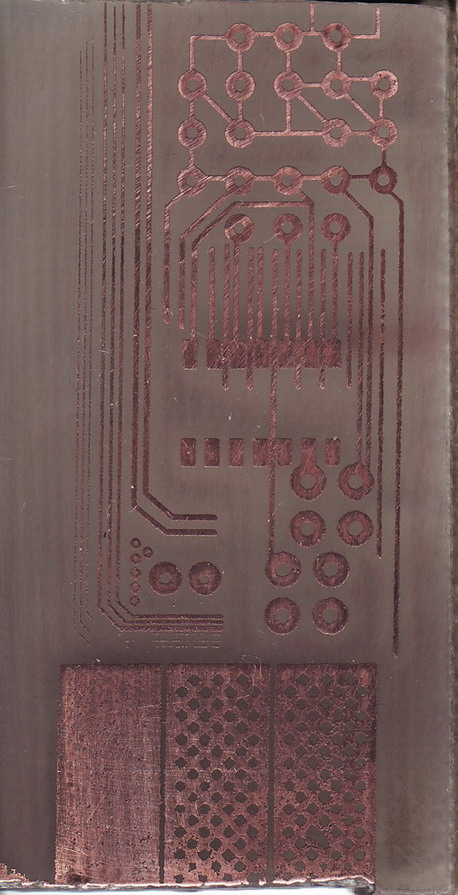

Вот прикрепляю ещё один экземпляр с более лутьшим результатом.
Краска пигментная от фирмы http://wwm.com.ua/ тип Е46/ВР
Если думаете ломать новый принтер, неспешите, метод ещё необкатон доконца. |
|
|
|
Товарищ Link!
Зачем две первые ссылки ?
|
|
|
|
Нашёл, уменьшил до 100КБайт, нехочет заливаться на форум. |
|
|
|
Еле добавил, ну вообщем дорожки 0,3мм можно печатать и травить смело а вот с 0,2мм 0,1мм морока пока.
|
|
|
|

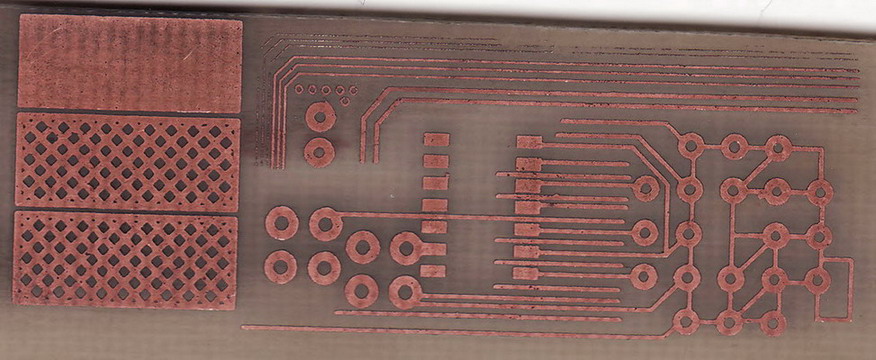

Вот ещё один более удачный экземпляр 100КБ
|
|
|
|
Тестовый рисунок в layout50 136522.lay |
|
|
|
ау. тема умерла?
|
|
|
|
Очевидно, нет новых идей.
..................
Собственно, хрен ли думать, когда уже всё придумано.

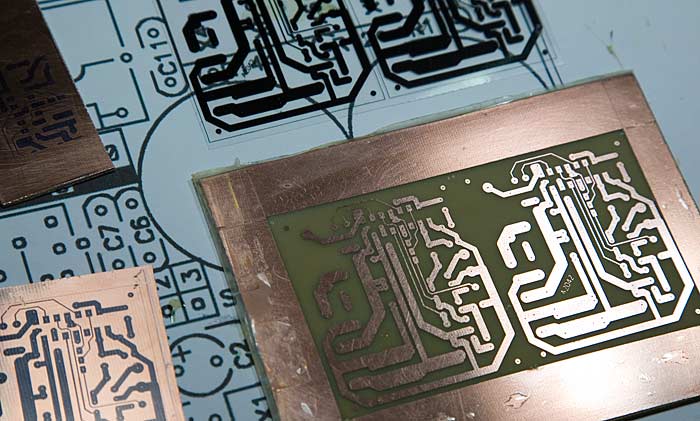

За полчаса изготовлена плата усилителя на TDA 7293 (МАСТЕРКИТ) по старому испытанному способу: фоторезист КРАМОЛИН и шаблон, напечатанный на кривоструящем принтере R220

|
|
|
|
ЮХа: фоторезист КРАМОЛИН и шаблон, напечатанный на кривоструящем принтере R220
У меня пока загрузка сильная, немогу выкраить время на корекцию вертикального хода головы "нету чёткого поподания краски в одно и тоже место" что мешает чётко прорисовывать дорожку 0,1мм, стандартная утилита позволяет свести разбег только в одном конкретном месте. Ну то 0,1мм, а 0,3мм уже нечувстыуется разбросс.
У меня вопрос. Какая минимальная толщина дорожки получаеться при применении фоторезиста?
Учитывается ли толщина дорожки "подтравка меди с боков" при создании фотошаблона? К примеру - нам надо медную 0.1мм делаем фотошаблон с толщиной 0,125мм.
Видел на рынке фоторезист в балончике 200мл стоит 20 баксов, если в цене неошибся, экономия при струйной печати начинается через 6 балончиков. Хотя чесно сказать, мучаю струйник ради спортивного интереса мне и лазерника хватает, плату зделать раз в месяц (Вот правда есть морока и в ЛУТе). |
|
|
|
ЮХа: фоторезист КРАМОЛИН и шаблон
Ага, если неошибаюсь, сюда следует прибавить ультрофеолетовую лампу,тёмное помещение, плотное прижатие фотошаблона, проявитель типа щёлок, недодержал, передержал, стабильный температурный режим, короче чтоб голова и руки росли именно из того места что надо. |
|
|
|
|
