жуть трасформатор... мост. .. стабилизатор...
и все это ради 10-20мА тока? а просто резистора 20-51 Ом (5Вт) , полипропиленового конденсатора 330 - 470nF*275VAC
диода 1N4007 , конденсатора 470мкф*16В, стабилитрона на 5,6В 1N5339B Bам не хватит? Рисовать нужно? A нужна ли гальваническая развязка в таком приложении?
А нужно-ли суперстабильное питание при диапазоне питающих для МК 1,8 - 6В ? а вообще правильно заметили - мех. биметал датчик коммуирующий вентиляторы.
и все. не усложняте. |
|
|
|
что значит ерундой? транс прошьёт накрен, а до стабилитрона даже не докатится
лучше б действительно - без тр-ра |
|
|
|
Link: номинал резистора должен быть найден из тока потребления схемы и мощности которую может рассеивать стабилитрон а как это рассчитать? Cheeeper: а просто резистора 20-51 Ом (5Вт) , полипропиленового конденсатора 330 - 470nF*275VAC
диода 1N4007 , конденсатора 470мкф*16В, стабилитрона на 5,6В 1N5339B Bам не хватит? Рисовать нужно? нарисуйте пожалуйста |
|
|
|

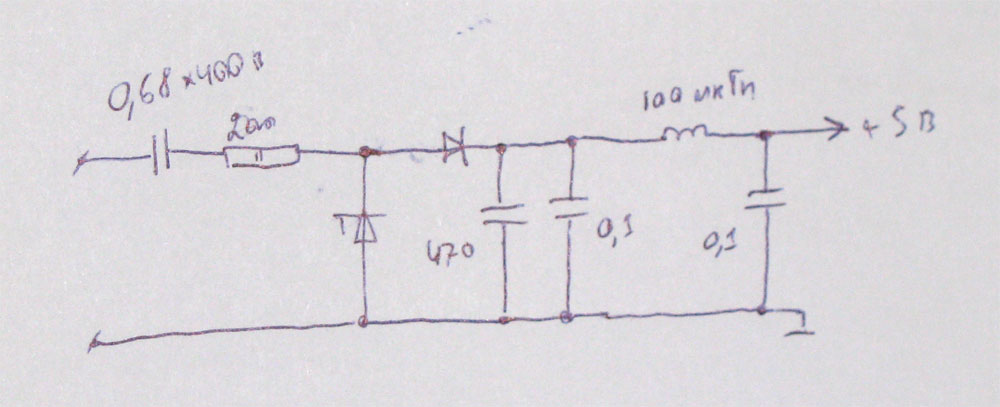

он нарисует примерно как там, но - опосля
|
|
|
|
birua: но - опосля Ну да ладно, напряжение которое пробивает трансформатор но не пробивает 400В конденсатор это конечно хитрое напряжение получается, ваша схема проста и банальна но индуктивность вот зачем? Dmitry_177: а как это рассчитать? Я на схеме привёл необходимые значения элементов... |
|
|
|
по порядку если кто в курсе, то - прекрасно, но именно простоту и банальность просили разрисовать; это раз as is схема не моя, а отрисованная там неким Kirill_F достаточно близко к подобию описания, данного уважаемым Cheeeper'ом - как готовый рабочий наглядный пример т.е.; это два я полностью согласен с последним насчёт применения не какого-то там промаркированного на DC 630V (тем более 400V), а x2 275VAC, ибо - и доступен, и цена ему совершенно невелика, и ого-го какой "прочный"; это три таким образом, очень хорошо, что Вы проговорили, что Dmitry_177 под свою конкретику ввода может выкинуть катушку, которой нет у Cheeeper'а; ещё много о чём можно порассуждать: например, о величинах ёмкостей, о мосте вместо одного диода и пр., ан пусть афтар топика и своим умом доходит; ну, а напряжение всплеска действительно бывает "хитрое"/резкое и такой ток ёмкость пропускает на раз, а индуктивность первичной обмотки набирает на себе весь пробивной вольтаж - я понятия не имею как тормозится генератор 220В, самому был бы интересен результат измерения в питании без нагрузки P.S. от 23:24
Cheeeper: там не смотрел когда я отсылал откуда рисунка ноги растут, я надеялся, что внимание ищущего привлечёт в т.ч. ключевое поисковое слово "бестрансформаторный" |
|
|
|
birua: он нарисует примерно как там, но - опосля
я там не смотрел, но сложно придумать что-то сильно оригинальное
номиналами можно варьировать весьма широко.
конденсатор исключительно полипрoпилен Х2 275VAC под кодовым именем "кирпич"
25 V для раскачки пьезо свистка
Если сильно хочется - то индуктивность ~ 1000mkH можно поставить последовательно с резистором на входе. |
|
|
|
Link: Я на схеме привёл необходимые значения элементов... Я видел.. А как Вы это посчитали? У меня после 7805 будет подключен МК наверно PIC16F877 потом датчик температуры DS1821 (может два, чтоб один другого дублировал на всякий случай), цифровой дисплей, пьезовая пищалка, один красный светодиод, и еще где там надо будет резисторы.. Что-то я еще не могу нигде найти 45КЕ20А.. у меня много BZX55C такой не подойдет? |
|
|
|
Dmitry_177: у меня много BZX55C такой не подойдет? BZX55C 20V поставьте вполне возможно что и не перегорит... поймите при не известных величинах превышения напряжения что либо посчитать конкретно невозможно... Dmitry_177: А как Вы это посчитали? Приблизительно прикинул... принял ваш ток потребления 100мА и нашёл сопротивление которое не просадит напряжение 9В до 5 вольт, ну и стабилитрон должен выдерживать ток который мне не известен, но так как повышенное напряжение на выходе генератора кратковременное явление то максимально рассеиваемой мощности стабилитрона в один Ват вполне может быть достаточно... |
|
|
|
DS1821 это не просто датчик - это термостат. для него вообще МК не нужен. Зашил с компа - и забыл
http://pro-radio.ru/computers/10936-3/ Dmitry_177: МК наверно PIC16F877
а не мног-ли (дорого) для такой ерундовой задачи? Один 877 с датчиками (1821) обойдется в 2-3 раза дороже чем см. ниже. Из практики: ток потребления такого девайса 30-50мА.
(во всяком случае комплект термостата из ATtiny2313 + DS1820+3*7LED + 2LED кушал именно столько). Термостат для всего "вменяемого" диапазона -50С...+ 125С
Как на охлаждение так и на нагрев, без замены ПО. Есть версии для индикаторов с ОА и ОК
Логический выход на "исполнительное"
Логический выход "авария" (в т.ч. и если датчик скопытился)
Управление всего 1й кнопкой Вся инфо доступна, в т.ч. и исходники.
здесь |
|
|
|
|
