Спасибо мужики! А если взять кольцо не 45x28x16 а большего диаметра, то кол-во витков тоже придётся изменить? |
|
|
|
Тут не витки, а большой ток (50-60А) через первичку определит габаритные размеры кольца. Я видел сам, как импульсные блоки питания на такую полную мощность не выдерживают круглосуточный режим работы, даже с вентилятором внутри. Я бы смотрел на толщину требуемой меди первички и применял два и больше колец. Слишком маленькое первичное напряжение и сравнительно высокая частота будет требовать ловить доли витка первичной обмотки, а кому это надо? |
|
|
|
Так количество витков можно увеличить. |
|
|
|
если на выходе нужна постоянка то на форуме есть схема с обратной связью. если нужна переменка и частота по герц то нужно мостовую схему собирать.
|
|
|
|
Мужики,касательно этой теме...
Подскажите пожалуйста как можно вытащить 1500ват.
Схемку приблизительную я нашол а вот расчетов транса нет!
И еще вопросик: по обратной связи в каких пределах можно мощность регулировать? |
|
|
|
rufik: как можно вытащить 1500ват Пошёл купил, дешевле обойдётся. Называется инвертор от 500Вт до 6 кВт и до 10, китаЯ усякого, если поискать. |
|
|
|
viczai: Пошёл купил, дешевле обойдётся. Думаю спалит и эти... сдаётся мне что при отключении движка тот становится генератором напряжения со всеми вытекающими... Нужно плавное снижение напряжения... |
|
|
|
на феррите от строчника по схеме пуш-пулла сколько можно выжать мощности?
уже все сделал , нехватает только микры и фетов , уже идут по почте |
|
|
|
,на них сварачники и мощные бп делают ,видел схемы бп на них 3квт чтук 5-7 сложенно вместе сердечников
на 1 наверное ват 600,сматря какой |
|
|
|
у меня от 110ла
всю схему разбил на отдельные модули :
фильтр питания - переделанный фильтр автомобильный 5а , щас пропускаю 10 а и не греется дросель .
задающий генератор : тл494 с регулировкой частоты , 1 из усилителей ошибки будет для ос по напряжению , 2 возможно для ограничения выходного тока (незнаю как делаются токовые трансы) .
драйвер и феты : кт805 и кт837 образуют комплиментарную пару для быстрой зарядки-разрядки MOSFET , сами феты - irfz48n .
выпрямитель : из платы от зарядки телефона выпаял все , дроссель фильтра- на ферите от дросселя энергосберегайки намотано проволкой 1мм до заполнения , дроссель вставил в место для импульсного транса , кондер 5мкф 400в , диоды her .
сам транс - 2х6витков первичка проводом 1.4мм и 140витков вторичка проводом 0,5мм . осталось ждать деталей , вставить их на место и залить герметиком все что может оторватся от дребезга , но то что слабо греется .

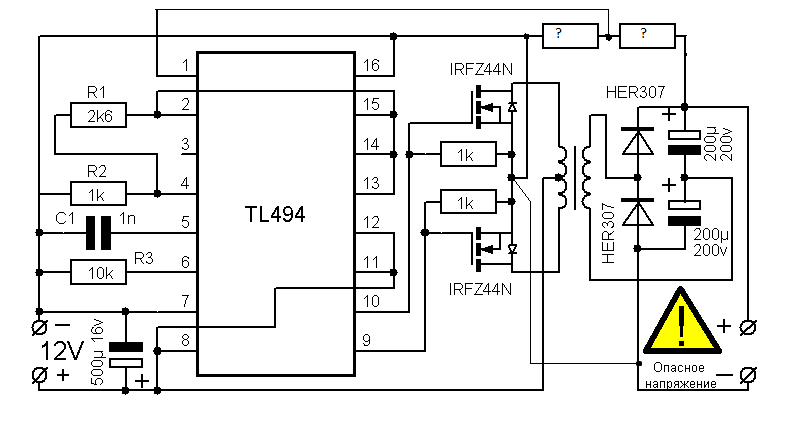

вот схема :  |
|
|
|
|
