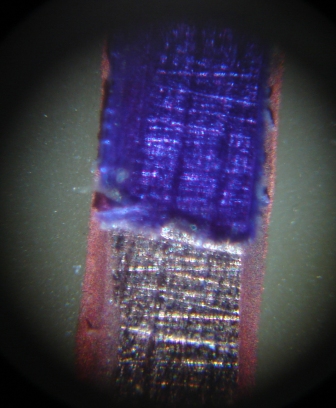

Доброе утро, коллеги. Прочитав всё и вся узнал много нового и полезного, спасибо. Недавно пришел ВаЩе и сделал немало попыток чтоб дойти до нужного результата. Хочу и я упомянуть про свои моменты. Первоначально засвечивал 5, 10 и более минут, после чего в растворе все дорожки дружно сворачивались как кудри. Был очень опечален и искал ответ на этом форуме. Неоднократно упоминалось что причина этому недоэкспозиция. Однако реальность дала други плоды. В ходе экспериментов высянилось что как раз-таки наоборот, переэкспозиция. Итого время засветки снижено до 1 мин при 3*6Вт лампах от детекторов валют на растоянии 5-6см. Также произведен предварительный нагрев платы перед поклейкой до 60-70гр. По моему мнению температура и длительность не важна так как нагрев необходим для увеличения адгезии клеящего слоя, т.е. чтоб размягчить его и соответственно увеличить клеящую способность. В результате многие тонкости, описанные на этом форуме некритичны для обычных плат. Однако выявился следующий немного неприятный факт, ясно отображенный на вложенном рисунке. После травления готовая дорожка представляет собой d разрезе трапецию, что ясно видно на рисунке. Подскажите, в чем может быть загвоздка? Процесс травления я сразу прекратил как только сошла вся незащищенная медь. Если настоящей публике интересен весь процесс и оборудование, примененное мной, могу сделать страничку с фото и описанием. С уважением, garfield.
|
|
|
|
- опишите подробнее сам процесс травления и химикаты. (не травилась ли плата горизонтально и к верху слоем с дефектами ? ) |
|
|
|
По-моему, можно еще потравить некоторое время, я травлю в растворе солянки с перекисью водорода, резист (СПФ-ВЩ) час выдерживает.
Можно применить мешалку, можно воздухом через компрессор бульбулировать, можно вручную плату шевелить. Может быть, если плата травится горизонтально медью вверх, оседающий шлам мешает, я травлю вертикально или горизонтально медью вниз в плавающем состоянии, при этом, правда приходится плату время от времени вынимать, чтобы пузырьки не мешали травлению. |
|
|
|
неее, платка вертикально, на прищепке была. А я её ручьями мешал в растворе. Ну да ладно, не велика проблема, 0.2 зазор я делать не собираюсь. Раскрутил лазерник, попробую ламинатор сделать.  Или хотябы прижимное устройство... как получится.

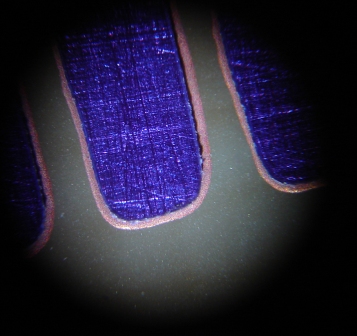

Насчет потравить еще немного. прикладываю фото, доказывающее нежелательность дальнейшего травления. что скажете, коллеги?
|
|
|
|
Чем травите, может в этом дело? Или прижим негатива к плате плохой. Я делаю бутерброд из двух негативов, засовываю между ними плату с обеих сторон покрытых резистом и зажимаю это все между двумя стеклами миллиметров в 5.
Вот еще подумал, может не до конца смывается резист при проявке, я пользуюсь мягкой тонкой художественной кисточкой при проявке. |
|
|
|
Хлоркой, ею родимой. Спасибо за советы, приму к сведенью.Главное дело сдвинулось с мертвой точки, большое спасибо участником форума. |
|
|
|
Я тоже наконец к Вам присоединился, побаивался с ЛУТа перейдти. Жидкий фоторезист лежит пока в холодильнике, боюсь квартиру попачкать, а на лестничной площадке пыльно, хотя надо попробовать. На митинском радиорынке взял ПНФ-ВЩ, дали к нему и инструкцию, первый раз взял фоторезист размером с А4, а потом 1м кусок, там-же и соду в пластиковой баночке прикупил, негатив печатал на лазернике НР1020, зачищал плату ластиком, клеил вручную без прогрева, засвечивал 10 ваткой чёрной, среднее время получилось 10минут. Содой полоскал в визуальном режиме, гдето 1 минуту. Даволен очень качественным выходом плат, двух-сторонки пока не пробовал, но на подходе. Травил перый раз остатками хлорного железа, а потом безвозвратно перешел на персульфат аммония, классная вещь!
В инструкции написанно, что можно струйным принтером печатать прям на защитной плёнке фоторезиста, струйник есть но не пробовал.
Где-бы купить не дорогой ламинатор в Москве, а то пальцами клеить ФР очень сложно, один раз уже гармошкой неудачно приклеился, к сожалению в МЕТРО доступа не имею. |
|
|
|
я сегодня купил в Reale (это родственник Metro) Sigma EL142 за 600 рублев, в Москве Real вроде есть |
|
|
|
sergeynim: В инструкции написанно, что можно струйным принтером печатать прям на защитной плёнке
Вот это интересно.
|
|
|
|
ЮХа: Вот это интересно
Угу, особенно как его потом прикатывать?
|
|
|
|
|
