Насчет недоэкспонирования тоже подтверждаю. Правда прикатывать на горячую - это геморрой еще тот. Я прикатываю на холодную, затем тщательно проглаживаю утюгом на "нейлоне" после чего, пока все это горячее прикатываю еще раз. Прикатываю пальцем, обернутым в один слой читым тонким слоем плотной хб ткани. |
|
|
|
При достаточной экспозиции пленка не сворачивается. Я после проявления промываю плату в холодной воде и кладу на 15 минут под уф лампу для закрепления.
Кстати, заметил что если нужно быстро снять "неудачный" рисунок - подержите плату под очень горячей водой. Фотослой размягчается и легко отстает от платы. От холодной воды он наоборот "дубеет". Но после длительного лежания такой метод теряет эффективность. Может кто подскажет чем оттирать резист с меди кроме как абразивами? |
|
|
|
ivasi: Может кто подскажет чем оттирать резист с меди кроме как абразивами? http://pro-radio.ru/technology/3428-86/2007/12/09/21-37-37/ |
|
|
|
AHTOXA, спасибо. Я пробовал конц. раствором KOH, не скажу что это сильно облегчило процесс отдирания, правда я не держал 10 минут. |
|
|
|
ВиНи:
ВЩ перед экспонированием надо прикатать (ламинировать) на плату при температуре около 90 С. Ни разу не нагревал и пока не собираюсь этого делать. Может это нужно при дорогах 0,15 мм, а при 0,5 и пальцев хватает, даже без катка.
Просто нежно приглаживаю без натяжек, как женщину. |
|
|
|
Большое всем спасибо за советы! Zandy: Писалось неоднократно. Плохо читаете тему.
Каюсь... дочитал до 50-й страницы и решил задать вопрос Не грешил на недоэкспонирование, т.к. рисунок после проявки был вполне приемлемым. Проявке помогаю потиранием пальца. Экспонирую энергосберегающей 26W УФ лампой через 4 мм стекло, шаблон - прозрачная пленка, на растоянии 11 см от шаблона в течение 4 минут. Попробую экспонировать подольше, посмотрю, как получится... |
|
|
|
Zenth, если плата небольшая, советую заменить стекло на крышку от компакт диска, примерно таго же размера. Весь этот бутерброд лучше всего с обоих сторон скреплять канцелярскими прещепками... |
|
|
|

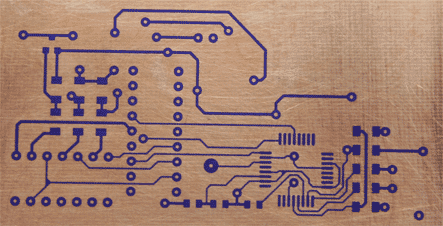

вот буквально из под крана
|
|
|
|
ivasi:
вот буквально из под крана
А потом после травки, в смысле травления, покажте. |
|
|
|
Хм-м-м... Только что сделал с проглаживанием утюгом и временем экспонирования 6 минут... Половина дорожет смылась при промывке  Причем дорожки получились качественные. Может ли такое произойти при передержке в проявителе? |
|
|
|
|
