про лампы дневного света

Зазор 0.5мм мал. Согласно стандартам ЭБ должен выдерживать работу в аномальном режиме "деактивированная лампа" - когда катоды целы а лампа не горит. Т.е должна быть защита от него - ибо если ее нет транзисторы перегреваются за единицы секунд. Защита обычно организуется по сигналу со вторичной обмотки дросселя. При таком зазоре в аномальном режиме "деактивированная лампа" сердечник насыщается, что приводит к несрабатыванию защиты.

Конденсаторы обычно до +105.

Правильно. Если бы не необходимость запаса по насыщению, то дроссель можно было бы делать на меньших сердечниках и вообще без зазора.
Нормальная и прогретая ЛДС зажигается уже при напряжении не более 350В, при этом требуемая добротность контура не высока и, соответственно, ток дросселя не на много больше рабочего значения. При старении ЛДС напряжение её зажигания может увеличится до 700-1000В. Для обеспечения такой добротности ток дросселя увеличивается в несколько раз и, соответственно, во столько же раз превышает рабочее значение тока. Но пока ЛДС ещё в состоянии зажечься, время действия такого большого тока мало и транзисторы не успевают перегреться. Если же лампа не зажигается, то повышенный ток перегревает транзисторы и они пробиваются. Если же контур имеет хорошую добротность, то ток вообще может сразу достигнуть единиц ампер. И если индуктивность дросселя при таком токе сильно уменьшится или он вооще войдёт в насыщение, то ЭПРА, просто, "взрывается".

Но большой запас не выгоден (стоимость большого феррита увеличивается), а стареет лампа не сразу...
По этому расчитывают дроссель так, что бы он нормально работал при более-менее рабочей лампе. А когда она состарится, то гарантия уже закончится, и претензии по феерверку, при очередном включении лампы, производителю уже нельзя предъявить...
Если же ещё и колба не очень качественная, то феерверк может случится раньше, чем лампа окупится. Что мы и наблюдаем в случае дешёвых энергосберегаек...

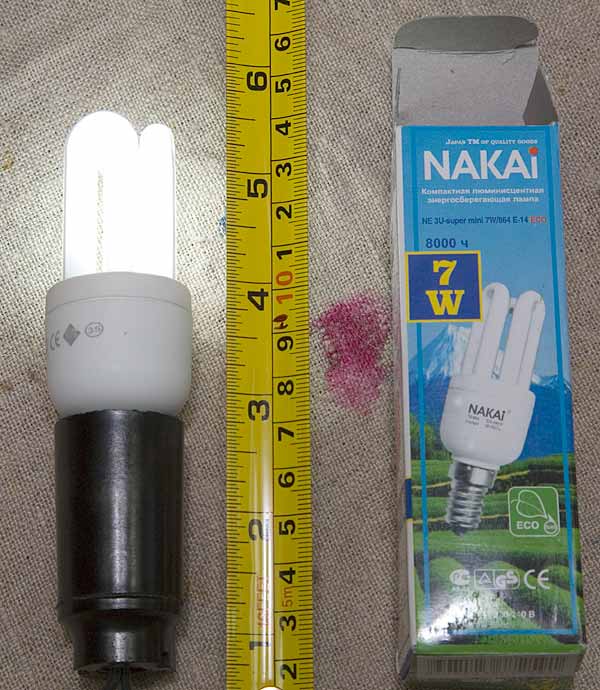

Супер-мини от NAKAI. 6400 по Кельвин. Цоколь Е14

Есть такие же под обычный цоколь Е27

http://www.lrc.rpi.edu/programs/NLPIP/publications.asp
Видали ль Вы сие?

Всем привет

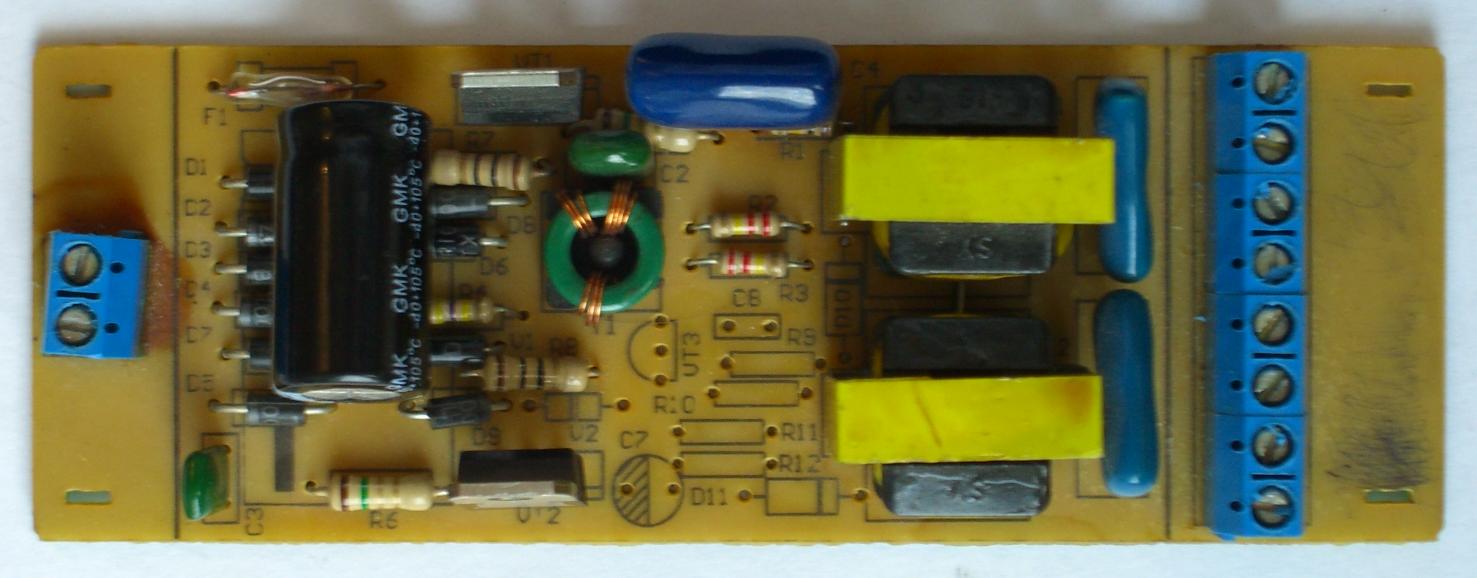

Есть интресненькая схема простого китайского баласта бородатых времен, когда китайцы ещё не жутко экономили на компонюхах. Запуск как обычно динистровый, но вроде как есть или плавный запуск, или слежение за лампами… Вот узнать бы чем такая схема отлична от обычных китайских и что в эту плату ещё нужно впаять для полного счастья?

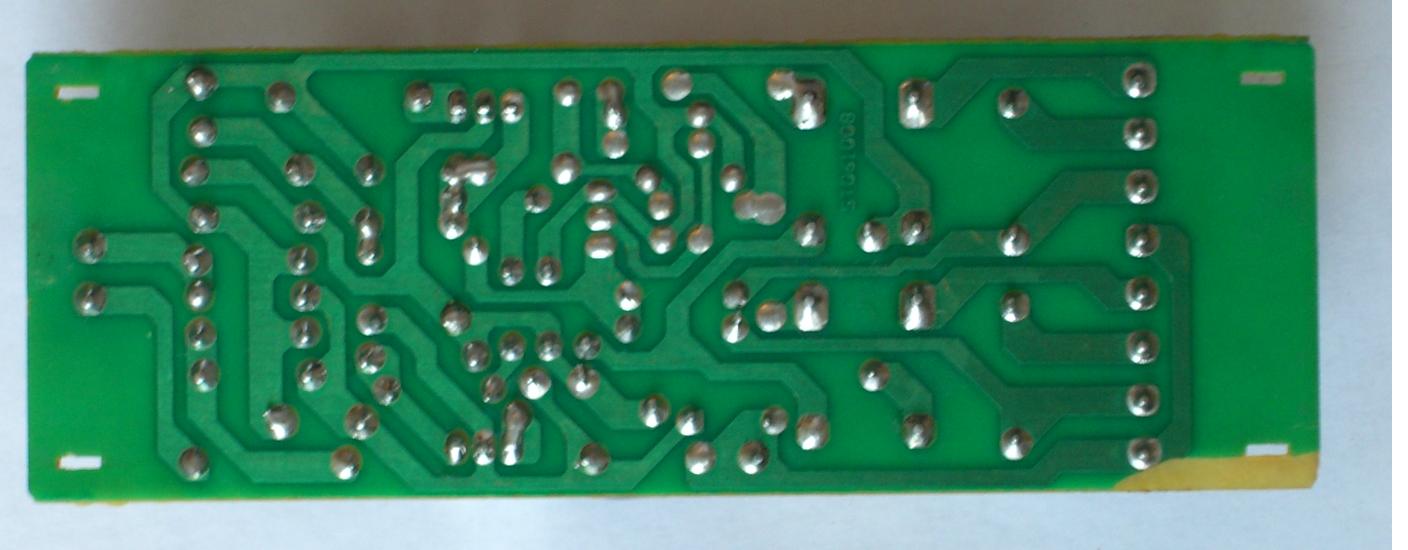

В эттаче фото с 2-х сторон и набросок принципиальной схемы. На схеме красными проводниками подключены «пропущенные» компонюхи, нумерация компонюх отлична от нумерации на палте – так уж вышло.

Кто может разобраться в этой схеме – помогите, плз. Не зря же там транзистор с обвесом должны быть.

В балласте реализована схема защиты от аномального режима "деактивированная лампа". При работе, если лампа не поджигается, но катоды целы - D10 D11 детектируют ток ламп, который преобразуется в отрицательное напряжение на C5 (в обычном режиме горения - меньше напряжения пробоя динистора, в аномальном - больше). С6 изначально не заряжен. После пробоя С5 - нижний транзистор затыкается и генерация прекращается, и ток с С5 заряжает С6 положительным напряжением, которое открывает дополнительный транзистор (у него в базе должен быть резистор на сотни килоом), который блокирует работу цепочки запуска на время порядка полминуты.

Схема похоже срисована слегка с ошибками...

подскажите, чем можно коммутировать ЭСЛ реле или семистор?
