OlegEk: резонансный конденсатор достаточно большой ёмкости
ну, а во воремя работы Вы его снимали или уменьшали (размыкая последовательный с ним, например)? OlegEk: Как только ламп больше 2х, у всех "кипят" ключи
irf730 с их 5.5/3.5 А не самый лучший выбор для прокачки 3*54-ваттных токов через индуктивности, наверное ж
|
|
|
|
birua: ну, а во воремя работы Вы его снимали или уменьшали (размыкая последовательный с ним, например)? предполагаю что должно помочь. Ведь в 2520 стоит в цепи кондёр 6,8нФ, и всё отлично работает. Другое дело что не представляю как это сделать на автомате, при перезапуске ламп например после пропадания электричества birua: irf730 с их 5.5/3.5 А не самый лучший выбор для прокачки 3*54-ваттных токов через индуктивности Пробовал irf840, разницы не почуствовал. На 730х остановился потому как вроде побыстрее они, и ёмкость затвора у них меньше Вообще ток нагрузки при номинальном токе лампы 0,45А на 3х лампах не должен превышать 1,35А, а при их импульсном токе 22А запас тем более очень большой. Как думаете, на какую частоту стоит настроится? Только жаль что придётся конденсатор ставить большущий  |
|
|
|
Да, похоже с транзисторами всё правильно, в смысле - 3*54 - это для них. Я за настройку на 50 кГц (в районе 1.3 mH). В старые времена в задающей цепи драйвера закорачивали транзистором нижнюю ёмкость из двух последовательно стоящих и сползали вниз по частоте. Это делалось для прогрева катодов, по-моему
|
|
|
|
birua: Я за настройку на 50 кГц (в районе 1.3 mH) Сейчас попробовал 47кГц, и дроссель 1,2мГн 2*54 совершенно нормально, нагрев с 20 (комнатная) до 40градусов, то есть по 10 градусов на каждую лампу. Добавляю третью лампу, и всё убегает за 65 И ещё. Чем плоха частота 92кГц например?
Но может это запрещённая какая частота? Запустил ради интереса на ней, правда одну лампу, муторно перекалибровывать все дроссели. Совершенно замечательно запускается и работает. Хотя греется и с одной лампой до 37 градусов. Дроссель 0,6 конденсатор 4,7. Напряжение на лампе 133 вольта, ток 0,38А. Суммарный ток нагрузки 0,52А. То есть 0,14А сквозит через конденсатор birua: В старые времена в задающей цепи драйвера закорачивали транзистором нижнюю ёмкость из двух последовательно стоящих и сползали вниз по частоте. Это делалось для прогрева катодов, по-моему Да, теоретически можно наверно так сделать, хотя страшновато в высоковольтную цепь ещё что то пихать. У меня есть мысль что можно зашунтировать на время запуска резистор в частотозадающей цепи драйвера. Правда пока в голову не приходит чем это сделать
|
|
|
|

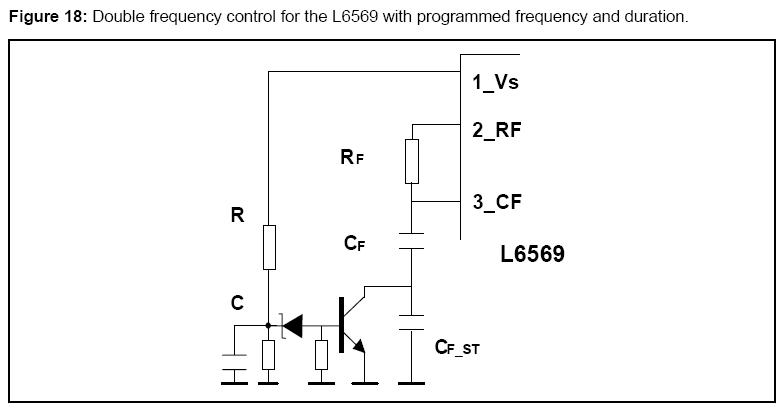

и я - про частотозадающую цепь драйвера OlegEk: Добавляю третью лампу, и всё убегает
может всё-таки что-то в затворах подправить? больше / меньше / два резистора (один из них через диод) в параллель ...
|
|
|
|
birua: и я - про частотозадающую цепь драйвера отлично  То что нужно, завтра попробую. Хотя думаю что полевик правильнее будет? |
|
|
|
birua: может всё-таки что-то в затворах подправить? больше / меньше / два резистора (один из них через диод) в параллель ... Добавил конденсаторы на 5 пик, субьективно нагрев снизился. Плохо только что нагрев с радиаторами растёт не мгновенно, а без радиаторов есть реальная возможность не успеть при неблагоприятных обстоятельствах
|
|
|
|
управление частотой 2153 - http://www.gaw.ru/html.cgi/txt/publ/ir/dt98.htm |
|
|
|
доложусь.
"Подпёр" частотозадающий конденсатор постоянным напряжением, плавно опускающимся от 5 до 0 вольт за 2 сек, в итоге лампа заводится так же как и на IR2520, с предварительным прогревом, с запуском на резонансе, и последующим выходом на рабочую частоту. Никаких "ёрзаний" частотой, в отличии от IR2520 при работе не наблюдается. Не нравится единственный момент, время между перезапусками должно быть минимум как раз эти самые 2 сек Параметры балласта: рабочая частота 32кГц, 1,6мГн, 8,2нф Нагрузка 3*54 греет ключи до 51градуса. Лампы работают в номинале Есть идеи как ускорить разряд конденсатора, определяющего время предварительного прогрева, буду пробовать вечерком. Но в целом считаю что результат практически достигнут.
|
|
|
|
Купил лампы Sylvania 2шт по 24вт и ЭПРА Vossloh-Schwabe 2x24. И вот какая странная история получилась:
Подключил все по схеме с ЭПРА, Аквастар зажглась сразу, Гролюкс повела себя как-то странно - треть лампы начало светить розоватым светом (как и должно быть, у нее такой спектр), а треть с другого края сразу стала какая-то зеленоватая. Эти трети начали сходиться к середине лампы и потом погасли обе лампы. Все это продолжалось секунд 15.
После этого при включении лампы обе только вспыхивают на краях и сразу гаснут. Спирали на обоих лампы целы, прозваниваются.
Решил разобраться, что же неисправно. Две другие лампы на этом ЭПРА зажигаются сразу. На ЭПРА Osram 1х24 Аквастар тоже горит, а вот Гролюкс продолжала только вспихивать на концах при включении и гасла. Значит неисправна лампа.
Но решил попробовать включить ее через "тупой" ЭПРА Ферон, в нем нет умных микросхем. Лампа зажглась! Несколько секунд по ней внутри походили "волны" и вначале нормально горели только края на одну треть, середина была более тусклая. Но постепенно лампа разгоралась к середине и в конце концов стала светить ровно по всей длине.
После этого обе лампы стали зажигаться и на ЭПРА VS 2х24. Сейчас сколько раз не пробовал, лампы всегда уверенно включаются, горят ровно. Что это может быть? Насколько эта гролюкс действительно работоспособна? Может это проблема из-за того что лампа новая и понадобилась такая своеобразная "раскачка" через ферон? |
|
|
|
|
