Что вы мериете стрелочным амперметром!? Полумост ведь пульсирующий ток потребляет. Вот напряжение на выпрямителе можно померить, а ток... Там ведь еще защитные паузы между открыванием и закрыванием транзисторов. Я попытался померить так мощность с лампой ЛБ-40 - так намерил 54 Вт! Это при том что ЭПРА немного теплый (градусов 40-45), а при такой мощности КПД=34/54=0,63 (расчетная мощность лампы - 34 Вт) Перед этим расчитывал дроссель для ЛБ-18 с помощью той же проги BDA - и мерил ток и напряжение осциллографом - все было в норме. С ЛБ-40 осцилом померить не вышло, т. к. разделительный трансформатор для бритв в ванной допускает подключать нагрузку не более 20Вт, а без него мерить опасно - и осцил спалить можно и влезть нехило под напряжение тоже можно...( netigors: Стрелочным тестером измерить ток после конденсатора не получилось - вырубает внутреннюю защиту на тестере.
А вы тестер случайно не на переменный ток поставили? DWD: Нет. Как сказал Леха - тут важен баланс.
В принципе, номиналы контура нужно расчитывать - дроссель определяет рабочий ток лампы, а конденсатор - рабочий ток спиралей. Рассчитать можно с помощью BDA, введя заданную частоту или рассчитать все по умолчанию и потом установить в комповом БП рассчитанную частоту. |
|
|
|
Леха: А вы тестер случайно не на переменный ток поставили?
Нет, тестер в этом случае стоял на постоянном токе.
|
|
|
|
DWD: В этом случае нужно alx25v: использовать внешний шунт и ессно на нём мерять напряжение.

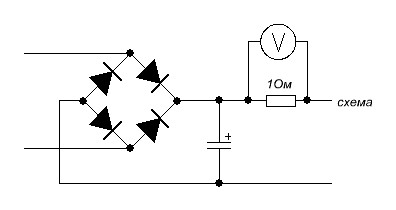

Т.е. так как на схеме во вложении?
|
|
|
|

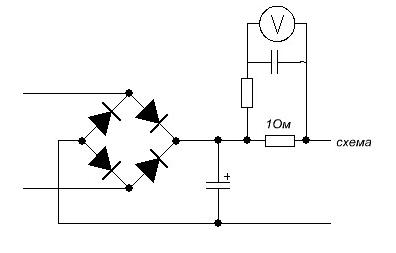

Для успокоения души можно и вот так
|
|
|
|
Да. |
|
|
|
Какие жгуты, какие косинусы?!... Есть сороковки, есть двадцатки люминесцентки, восьмидесятки - уже история. Если там у кого что крутится - скоро накроется. Лампы бери Филипс, хохляцкие и бульбашеские - хлам, это я тебе как электрик говорю. Тонкие лампы или толстые - значения не имеет. У буржуев они 18 ватт и 32, вместо наших 20 и 40, что собственно не важно. Другое дело, покупай итальянские стартера (круглые такие бочёнки), они зажигают буржуйские лампы стабильно, наши не тянут и быстро дохнут. Хитроумные схемы паять смысла нету, так как современные лампы - полное г, вместо спиралей жалкие проволочки, слой люминофора ничтожный (подозреваю, что и ртуть не ртутная ;), герметичная заливка неважная, горят как спички. |
|
|
|
netigors: Т.е. так как на схеме во вложении?
Я так тоже пробовал мерить. Резистор 10 Ом проволочный был - 45 Вт получалось КПД=34/45=0,75 - уже ближе к правде, хотя все равно маловат КПД... Bard: Тонкие лампы или толстые - значения не имеет.
Имеет. Я раньше ЛБ-20 покупал (средней толщины такие) - так они больше года не горели, а купил ЛБ-18 - так они больше двух лет проработали. Толстые устаревшие считаются. Хотя совковые и толстые и тонкие подолгу горели...
Bard: Хитроумные схемы паять смысла нету
Смысл еще как есть. Самое главное - мне глаза свои жалко, т. к. с 50-герцовым дросселем можно быстро зрение посадить. А срок службы примерно в 1,5 раза увеличивается вроде. Ведь в стартерной схеме лампа несколько раз мигнет прежде чем зажжется, следовательно спирали получают "холодный удар", а в хорошем ЭПРА плавный пуск. Да и зажигаются 2 ЛБ-18 в последовательной 50-герцовой схеме 5-7 сек., что меня бесит, а с ЭПРА - 1 сек.
|
|
|
|
Леха: Резистор 10 Ом проволочный был - 45 Вт получалось КПД=34/45=0,75 - уже ближе к правде, хотя все равно маловат КПД...
Не понял, а что значит цифра "34" в числителе дроби, откуда она?
Я прошу прощения за свои сумбурные вопросы... просто мне как-то надо оценить насколько "правильно" я собрал балласт на IR2520. В виду наличия из приборов только мультиметров, я пытаюсь это сделать по потребляемой мощности. Меряя до моста получил цифру в 45-47вт (для двух ламп по 30вт), если применить коэффициент 0.75, как посоветовал DWD, получаются желаемые 60вт. Для более точного измерения советуют мерить после моста. А теперь у Вас еще и дроби "34/45" всплыли  Они к чему? |
|
|
|
netigors: Не понял, а что значит цифра "34" в числителе дроби, откуда она?
На 268 стр. я писал, что я намерил амперметром и про "получающийся" при этом КПД. Там написано, что расчетная мощность лампы ЛБ-36 = 34 Вт (прога BDA по умолчанию выдала). А 45Вт - это мощность, потребляемая преобразователем.
Что касается КПД, то когда я запихал свой ЭПРА в железную коробку, то она греется примерно до 40 градусов - вот я и думаю реальный КПД или нет - 75% более-менее похоже, хотя там скорее 80-85%, но никак не 63%. Если бы там было 63%, то на балласте можно было бы кашу варить))), а у меня радиаторы на транзюках 2х2,5 см. |
|
|
|
Попробывал регулировку и настройку на выводе 6 хх494 подстроечным резистором , настройка оказалась легче ,
но для регулировки яркости приходится подбирать ёмкость и индуктивность . ШИМ понравилась больше ,регулировка яркости возможна в любых случаях . Что буду греться транзисторы незнал , но догадывался . Для защиты использовал лампы 100 w и 300 w (срывы были) .
BDA запустить не смог есть версия 3 и 4 (точку ставил ) , зато посмотрел : Расчёт контура ЛДС.XLS (от DWD) и ST Lighting Designer (запустилась) . |
|
|
|
|
