Хочу перестроить в ламповом приёмнике блок УКВ на FM диапазон дать 2 жизнь аппарату.На транзисторах блоки перестраивал без проблем,а на лампе блок начинает возбуждаться почему-то.Блок УКВ-ИП-2 стандартный. |
|
|
|
Сам не пробовал,там не всё так просто как в транзисторных,здесь посмотрите. http://radiofokus.ruТам вразделе реставрация-модернизация статья из Радиолюбителя или Радиомира номер 1 за 2000 год.
Ну и здесь много по теме.
http://vitsserg.livejournal.com/tag/%D0%A3%D0%9A%D0%92-%D0%98%D0%9F |
|
|
|
А не проще внешний конвертер прицепить? |
|
|
|
Тот блок имеет весьма скромные параметры.. Лучше заново на транзисторах (на лампах сложнее) сделать блок на то значение ПЧ. |
|
|
|
Ламповые блоки не перестраивал, но думаю, сложность перестройки в том, что в ламповых блоках УКВ используются схемы с нейтрализацией межэлектродных емкостей ламп. А для уменьшения просачивания напряжения гетеродина на вход блока УКВ используется мостовая схема. При перестройке скорее всего нарушается нейтрализация и баланс моста. Подробнее об устройстве блоков УКВ: Ю. П. АЛЕКСЕЕВ "БЛОКИ УКВ НА ЛАМПАХ И ТРАНЗИСТОРАХ"
http://www.pandia.ru/419149/ |
|
|
|
lidokork: Ну и здесь много по теме.
http://vitsserg.livejournal.com/tag/%D0%A3%D0%9A%D0%92-%D0%98%D0%9F
Насчет этого на коте можно поговорить с автором.
Его ник там SergVi |
|
|
|
Проблема в том, что необходимо получить коэфф.перестройки 1,23 а в прежнем варианте это было 1,07 .. |
|
|
|
Хмм - может попробывать скопировать ВЧ цепи радиостанции Р-802 - там перестройка 1,4 (62-87 МГц) на 6Ж1Б да еще и удвоитель на той-же лампе. |
|
|
|
Wladimir_TS: Хмм - может попробывать скопировать ВЧ цепи радиостанции Р-802 - Вариантов очень много... Но тут речь о минимальных переделках готового блока...при этом основная проблема именно в разном перекрытии диапазонов. Необходимо, для увеличения перекрытия, значительно уменьшить начальные (и конструктивные) емкости.. в данной конструкции это непросто.. тем более, что все сделано компактно и подвержено приличному разогреву после включения. Нейтрализация проходной емкости хорошо реализуется для фиксированной настройки... а тут, еще и диапазон перестройки расширяется..  .
Если-бы жизнь заставила меня этим вопросом заняться.. Я-бы переделал на транзисторы, на новой плате, в том-же корпусе, а если Заказчику нужен "исторический образ", то в центре воткнул-бы ту-же 6Н3П с подведенным накалом.. |
|
|
|
Да я уже писал, проще поставить внешний конвертер на микросхеме. Есть с последовательным и пралельным подключением к антенне, с кварцем и без. На радиорынках по 1-2 бакса продаются готовые собранные платы. Преимущество — в любой момент можно вернуться к изначальному состоянию.

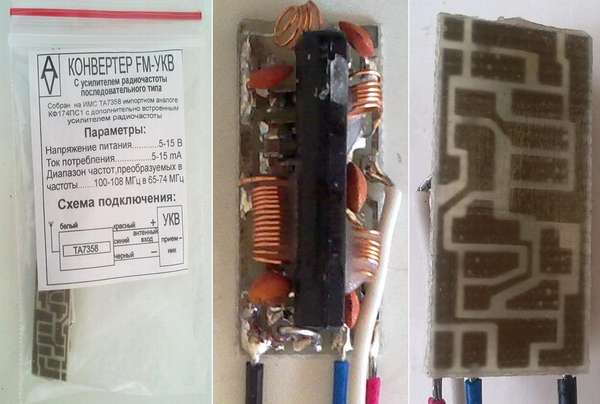

Вот типа такого:
Я беру без кварца, проще вручную подогнать нужные рамки диапазона. |
|
|
|
|
