Эффект повышения избирательности, видимо, состоит в том, что умножитель, при сигналах ниже порога открывания диодов, не повышает напряжение. |
|
|
|
А вот вариант умножителя без резонансных цепей, позволяющий снять доли-единицы милливатт с антенны, и даже предсказывать землетрясения, на что и получен патент США!
http://www.rexresearch.com/tate/tate.htm
|
|
|
|
Достоинство такого детектора вижу только в широкополосности. А в остальном не лучше хорошо известного трансформаторного согласования антенны с нагрузкой, если речь пойдёт о "выкачивании" максимальной мощности из эфира. |
|
|
|
Такой приемник просто интересно спаять. Поставить индикатор сигнала, пару контуров и магнитная антенна. Будет сложным в настройке, но сигнал примет четко. Я кстати СВ использую для передачи музыки на приемники, специально даже для этого купил Tecsun BCL Reseiver. Ну и естественно всегда интересно поймать любительскую станцию на 1777KHz. |
|
|
|
Приветствую!
Маленькой машинкой ссылку на детекторный приёмник с умножителем напряжения открыть не сумел,но причину субъективного увеличения избирательности,пожалуй,объясню.Причина,наверняка,в том,что в умножающем детекторе "пороговость" гораздо выраженней проявляется,чем в простом детекторе.Вот и кажется,что лучше избирательность.Сигнал ослабевает на входе детектора на 3 дБ,а на выходе на 15,допустим,тогда как с обычным было бы,скажем,10 дБ.Нечто похожее я заметил испытывая ключевой детектор на комплиментарной паре транзисторов.Вот только не уверен,полезное-ли это явление. |
|
|
|

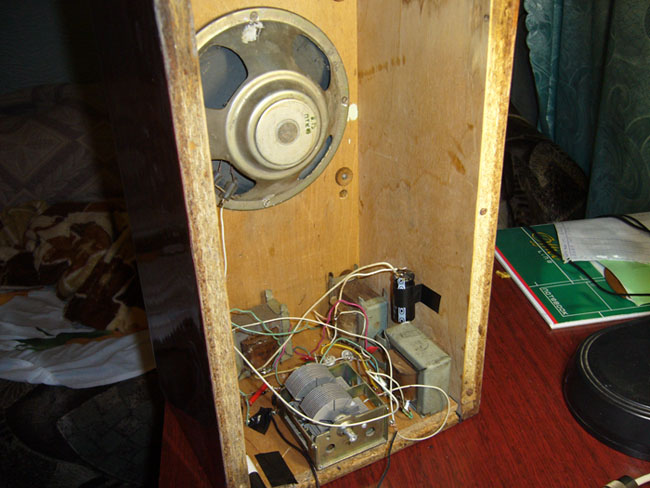

Две недели работает громкоговорящий детекторный приемник.
Работает в режиме радиоточки по схеме В.Полякова,очень удачная конструкция.Принимаю две станции Радио Голос России или Чечня Свободная.Антенна диполь на 160м.
Вот здесь тоже такая тема:
http://www.radioscanner.ru/forum/topic33408.html
|
|
|
|
http://e-glu.ru/?cat=detector
Тут еще чей-то приемник по схеме В.Полякова,и даже можно послушать его звучание. |
|
|
|
Кстати, нашел книжку "Туннельные диоды в приемно-усилительных устройствах", Янчук, 1967. Там есть схемы не только детекторных приемников, но и регенераторов и сверхрегенераторов, и все на туннельных и обращенных диодах. |
|
|
|
alexbe: Кстати, нашел книжку "Туннельные диоды в приемно-усилительных устройствах", Янчук, 1967.
Может есть возможность отсканировать ?
|
|
|
|
Tadas: Может есть возможность отсканировать ?
http://edu.prometey.org/library/book/17426.html за 40 лет уже отсканировали
|
|
|
|
|
