Все о детекторном радиоприемнике

Количество стыков ферритовых элементов в магнитной антенне только уменьшает её эффективность. Да и ферритовое полукольцо от отклоняющей системы наверняка не рассчитано для работы на радиочастотах. На мой взгляд, лучше будет антенна без полукольца, построенная только на ферритовых стержнях. Число стыков стержней при этом уменьшается, и эффективность работы должна увеличиться.

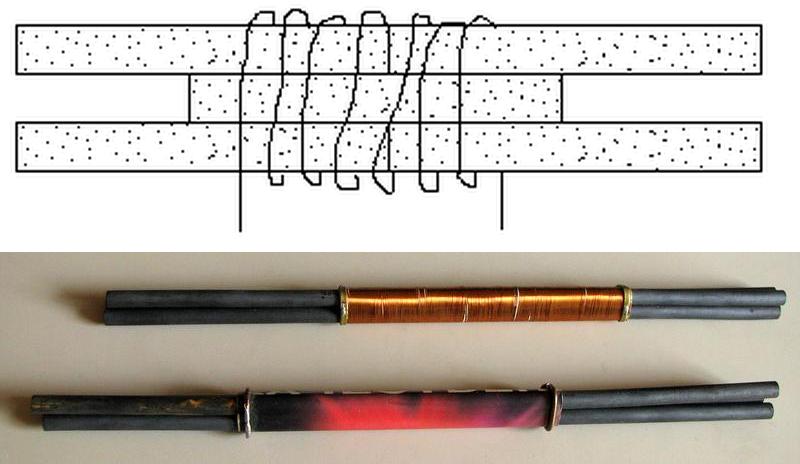

Для примера показан эскиз и фото возможных комбинаций стержней.

На фотографии длина наборного ферритового стержня составляет 320 мм. Сразу признаюсь, что для детекторного приёма я эти стержни не использовал. Мои эксперименты лежали в области получения высоких напряжений.

Есть мнение, что ферритово-детекторный приёмник просто принимает переизлучение фидера наружной КВ-антенны. У меня, например, после установки inv.V на 80-ку качество приёма на ДВ/СВ повысилось в разы в комнате, в которой установлен трансивер. «Дэген» так вообще приходится на местный приём включать при приёме «Маяка».
Хорошо бы ферритово-детекторный за городом испытать.

ВиНи, как всегда, прав. Конечно, стыки ухудшают эффективность, и наверное, лучше использовать плоские стержни, складывая их со сдвигом, как кирпичи в стенке, чтобы минимизировать магнитное сопротивление. Мю полукольца порядка 3000, что для СВ явно многовато - потери. По поводу мнения Кысь: я этот эффект знаю, он сильно зависит от того, замкнуты или разомкнуты выводы фидера внешней антенны, как проведен фидер внутри комнаты, и соединены ли провода фидера с каким либо заземлением, например трубами отопления. Эффект многократно усиливается, если внешнюю антенну месте с фидером настроить в резонанс на принимаемую частоту катушками/емкостями. Чтобы не говорить много, могу заверить, что этот эффект в эксперименте с ДП на МА был исключен. Правда, я не могу избавиться от вторичного переизлучения ВЧ токов в крыше, стенах и прочей арматуре. Эксперименты на открытом месте, на природе, сделать было бы крайне полезно, тем более, что несложно, и погода способствует

Я живу и работаю в Москве. У нас хорощо принимается радиовещательная ДВ станция, работающая приблизительно на 120 кГц. Странная, надо сказать, станция. Работает не постоянно. Не знаю уж, где расположен передатчик и какой он мощности.
Когда я экспериментировал с магнитной ферритовой антенной (правда не для вещательного приема) эта станция здорово портила кровь.
*************************************************************
Антенна была такая. Стандартный стержень 400НН длиной 200 и диаметром 10 мм. Для повышения эффективности решил намотать как можно бОльшее количество витков. Катушка имела около 600 витков на секционированном каркасе. 10 секций по 60 витков в каждой, обычного обмоточного провода. Контурный конденсатор - подстроечник 10/30 пФ. С помощью этого подстроечника и отматывая-доматывая витки катушки антенна настраивалась в резонанс. Антенна согласовывалась с принимающим устройством посредством истокового повторителя, т. е. усиление по напряжению было равно 1.
Так вот, амплитуда сигнала этой станции была до сотни миливольт (сейчас уже более точно не помню).
Создателям детекторных приемников с ферритовыми антеннами сей факт можно взять на заметку.
*************************************************************
А в детстве, когда я жил в районе метро "Октябрьское поле", детекторный приемник с магнитной антенной, намотанной кое-как, по причине младости лет и отсутствия какого-либо опыта, работал на ура. Передатчик был где-то совсем рядом. Но уже тогда я применял в качестве переменного конденсатора - керамический подстроечный маленькой емкости. Правда не потому, что чего-то соображал, а вследствии отсутстствия в моем радиобарахле нормального переменника.

Андрей, не 100%, но вполне может быть, что 120 кГц - это третья частота проводного вещания (вторая частота - 78 кГц).

А в районе Октябрьского поля сейчас работает укв-станция "Серебряный дождь". В конце прошлого века я там ставил пейджинговый передатчик (100 ватт, между прочим), директор там у них такой жук был!

Помню разговор, наверное, лет 7...10 тому назад, что на Октябрьском радиоцентре прекращают СВ вещание и переходят только на УКВ. Была там СВ станция, но какая, теперь уже не восстановлю... А 120 кГц - ниже ГОСТовского ДВ диапазона, и РВ станций там уже нет. Самая длинноволновая у нас "Юность" в Талдоме, 153 кГц. Так что наверняка - проводное вещание, сигналы у них ломовые. Я, например, присоединяю высокоомные телефоны между жилой и оплеткой кабеля своей КВ антенны, и прекрасно слышу, безо всяких приемников и детекторов, первую программу проводного вещания! Не слишком громко, и низов нет (емкостная связь, однако), но последние известия, при желании, послушать можно. Антенна - вертикал на "двадцатку" (чуть выше 5 м), 50-омного коаксиала где-то метров 35.

VP: А 120 кГц - ниже ГОСТовского ДВ диапазона
VP, а как же 25-ти кГцовая сеть станций по периметру экс-союза? Они в гост не попали?

Смотря в какой ГОСТ.Думаю,на 25кГц АМ вещания никто не услышит.Впрочем,на китайское радио и после 5-го стакана...Вполне допускаю и такое.
Тут недавно некий радиолюбитель,засидевшись допоздна в радиорубке,поленился выключить УКВ приёмник.Передачи кончились,а приёмник всё шипел на подоконнике.И вдруг,во втором часу ночи,сквозь шумы до нашего радиополуношника стали доноситься некие странные звуки.Напрягши слух,товарищ отчетливо услышал сообщение о недавно прошедшей с большим успехом в Кремле встрече Леонида Ильича Брежнева с Густавом Гусаком. Передача произвела сильное впечатление на слушателя.Пожалуй,славная когорта охотников за привидениями теперь заполучила нового горячего сторонника.Ещё недавно американские специалисты в этой области для обнаружения "нечисти" применяли исключительно чувствительные китайские фотокамеры,а теперь совершенно ясно,что для тех же целей отлично подойдут сверхчувствительные китайские радиоприёмники

GM: а как же 25-ти кГцовая сеть станций
Про такую, честно говоря, не слышал. Имел в виду ГОСТы на радиовещание:
ДВ 150...408 кГц, СВ 525...1605 кГц и т.д.

Ну вот, например, станция RAB-99 из Хабаровска:

RAB-99 is a time signal transmitter used in Khabarovsk Russia at 48° 30'N 134° 50'E. It is sent with a frequency of 25 kHz and has a certain winter-: 02 h 06 m to 02 h 20 m, 06 h 06 m to 06 h 20 m, and Summer schedule: 01 h 06 m to 01 h 20 m, 05 h 06 m to 05 h 20 m.
Technical Specifications: A1N type signals are transmitted between 9 and 20: 0.025 second pulses of 12.5 ms duration are transmitted between minutes 9 and 11 ; 0.1 second pulses of 25 ms duration, 10 second pulses of 1 s duration, 0.1 second pulses of 25 ms duration and minute pulses of 10 s duration are transmitted between minutes 11 and 20.
