Доверяем?
angren68: верю f-14, g-15.
Нет, именно f-15, g-14. И у Шило были досадные описки.
Вот в моём экземпляре исправлено карандашом на стр.86, рис.1.65 - ошибочно ИЕ4 вместо ИЕ5.
Интересен ILC4-5/7L с картинки от Old. По цоколёвке он полный аналог нашей ИВЛ1-7/5.
Ага, "GOOGLE картинки": Vintage Clock Alarm Indicator (same as IVL1-7/5), только символ будильника вместо верхней точки.
14$ на "Аmazon" - ничего себе... летом купил на "Юноне" ИВЛ-4 (дальше не помню) за 140 р.; функциональный аналог с зачем-то бОльшим числом выводов.
Mastak: Нет, именно f-15, g-14. И у Шило были досадные описки.
В следующем посте я написал, всё же больше схем "нелогичных". А насчёт ошибок я тоже писал.
angren68: смущает, когда при описании принципа работы 7-сегментный индикатор вдруг превращается в ЖКИ...
А ещё надо помнить про сегменты самого индикатора, чтобы не нарваться на самодеятельность какого-нибудь кооператива при оборонке:
Да, это советская система обозначения сегментов:
Eugene.A: А что, ЖКИ не может быть семисегментным?
Может. А пример можно реального индикатора? А были у нас такие в те годы?
Несмотря на подмигивание, мне самому любопытно, откуда такой текст взялся.
P.S. Импортные семисегментники я встречал в телефонах Panasonic в 2000-е уже.

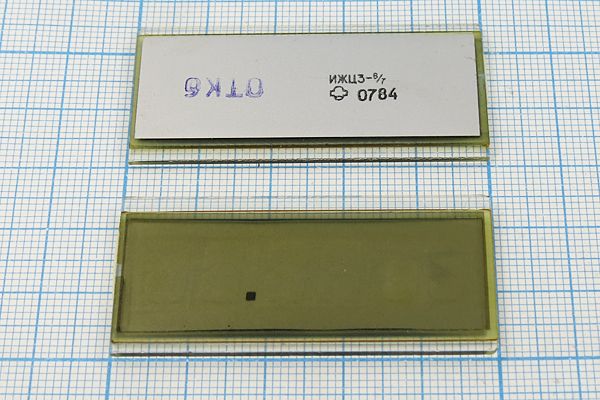

В какие годы? Вот в Кварце, задолго до 2000-х...
