АК: Что именно Вы хотели сказать?
Обычно в выводном корпусе стоит тоже не сильно крупная деталь. |
|
|
|
Так разговор не про размер, а про термостабильность керамики 0,1 мкФ. |
|
|
|
Выводную керамику я знаю - плывет вразнос. Никогда не испытывал смд, вот сейчас испытаю. Смд резисторы лучше выводных - это точно. |
|
|
|
Я так понял, angren68 хотел сказать, что стабильную керамику 0,1 мкФ надо искать среди больших корпусов (1206). |
|
|
|
АК: Так разговор не про размер, а про термостабильность керамики 0,1 мкФ.
Я понял про размер.
Lin1959: Выводную керамику я знаю - плывет вразнос.
Керамика разная бывает, с различной термостабильностью. Есть керамика и выводная нормальная. Просто массовые SMD, да и выводные тоже обычно X5R, X7, они дешевле, и можно их совсем мелкими делать. Но у них ТКЕ аховый. Если покупать, то NP0 (COG), для такой керамики обещают плюс/минус 30 ppm. SMD 1206 ещё можно найти NP0, в меньшем корпусе не бывает. Найти NP0 на платах в бытовой аппаратуре, по-моему, нереально.
|
|
|
|
В текущую тему.
На 0,1 мкФ нашел К73П-3. Измерил ТКЕ, получил 30 ppm. Что неплохо. (Себе их и поставлю.)
Для сравнения ТКЕ у К73-17 на 0,1 мкФ примерно в районе 150 ppm.
Сейчас имерил К71-7 0,1075 мкФ +-2% - получил ТКЕ 15 ppm. Но он огроменный, но, если плюнуть на эстетику, можно втулить. И тангенс-дельта у него 0,0001. |
|
|
|
В плате Игоря:
https://pro-radio.ru/measure/6873/2017/12/07/20-32-57 |
|
|
|
Про Фарнелл. Они там с головой не дружат. Покупку можно оплатить только через банк, только банковский перевод. А так у них сволочей )), есть всё. |
|
|
|
Вот ещё про ТКЕ, импортная система кодировки.
По ссылке АК сходил, там FR1 пишет, что в ЧипДипе в 2016 году покупал ёмкости по цене 22р. за штуку. Сейчас зашёл на их сайт, цена то упала.

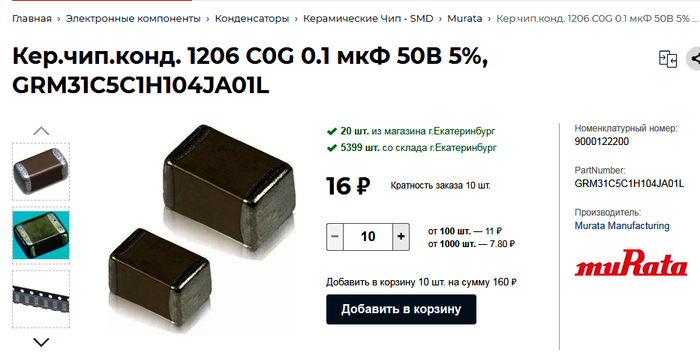

Заглянул в "Промэлектронику". Ещё чуть дешевле.
|
|
|
|
Взял кондеры 1000 и 0.1 с древней материнке. 1000 вполне стабилен, 0.1 гуляет +- 20 градусов где то на 1%, что в разы хуже самой компактной пленки. Вывод такой, что 0.1 и 0.01 в фильтра нужно подбирать по ТКЕ или ставить пленку. |
|
|
|
|
