Измеритель RLC-2

Привет всем! Разработал новую плату RLC-2 новая идея - просмотрел китайские схемы и конструкцию прибора решил сделать другую. В неё входят 4 - платы

1- плата аналоговая и контроллера с экранировкой аналоговой части.

2 - плата дисплея.

3 - кнопки.

4 - плата блока питания на литий-ионных аккумуляторах.

5 - и покупной адаптер на 12 В х 2 А.

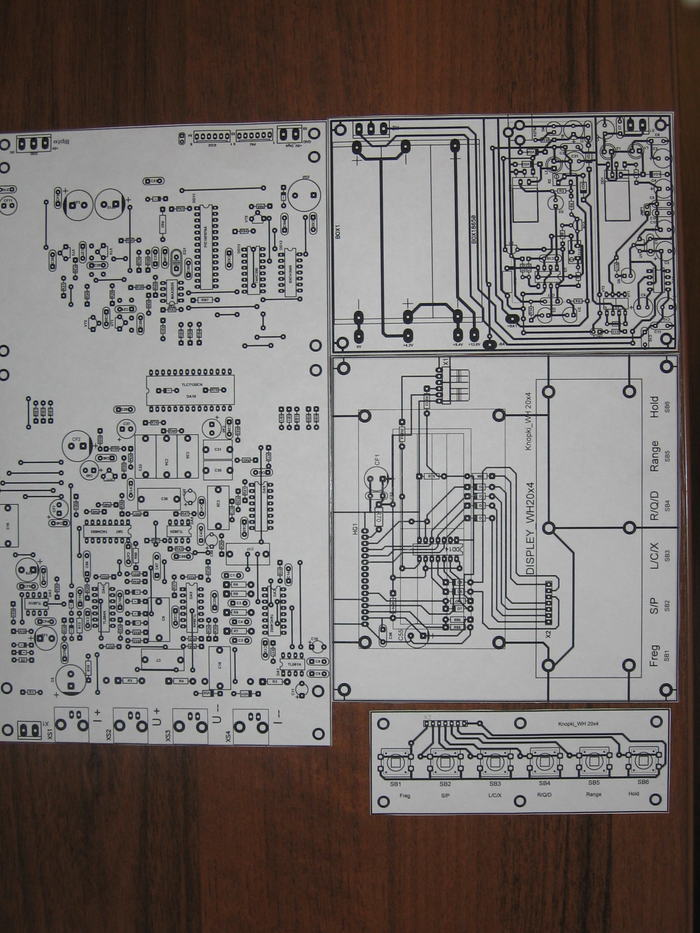

конструкция собирается как этажерка  на латунных стойках. Корпус клеится белого полистирола - внутри корпуса оклеивается пищевой покрытой оловом жести ( Н=0,18 мм) вставляется в коробку сверху - а передняя лицевая панель из алюминия. Получается довольно компактная конструкция. Прилагаю фото. Но печатная плата получилась большая. Еще  + плата из Китая для зарядки и контроля зарядного тока для 3х-литий ионных аккумуляторов. Стоимостью 120-150 руб.которая клеится на аккумуляторный бокс. Изготовление плат по стоимости получилось большое. Могу кто захочет скинуть РСВ файлы Может кто лучше придумает.

Огромный труд. Шоб оно еще и работало.

skb4: новая идея

Основная идея новых плат - это грамотная разводка дорожек.

Ваши платы испытаны?

Какие параметры  прибора улучшились?

m-blik: улучшились?

Улучшатся. Я вижу платы пока на бумаге.

Пока вижу один плюс - питание от аккумуляторов. Сеть бы вообще надо удалить.

skb4: Может кто лучше придумает.

Как в том анекдоте: "Киса, ещё капельку!"

Ребята всем привет. Уже как с год собрал RLC 2. Все нравиться, только вот тогда по жадничал и сделал самодельные провода для него. Сейчас все таки хочу заказать более нормальные. Вот что нашел на али: https://ru.aliexpress.com/item/LCR-Meter-Test-Leads-LCR-test-Clip-Terminal-Kelvi...

Я так понимаю что их нужно будет по новому откалибровать? Но вылетело с головы как это сделать. Возможно кто-нибудь подскажет где можно посмотреть подробный процесс калибровки.

Имея такой относительно большой корпус смысл переходить на автономное питание??? Не очень он похож на переносной прибор. Электричество есть везде, ну не в лесу же работать..

ЗЫ - дошло! Смысл избавиться от сетевой помехи. Поддерживаю идею! Только почему 3 Li-Ion АБ? Можно же использовать две. Один понижающий стабилизатор на 5В, и преобразователь в отрицательное напряжение. Либо 4 Li-Ion. Так почему три?..

Oceia - не согласен в DC-DC 250 кГц легче подавить чем 50 Гц в Китайском приборе как раз и применён такой преобразователь. Причём когда зарядник не подключен то прибор работает от аккумулятора. А адаптер подключается для зарядки только. Так что надо сначала все испытать. А потом вердикт выносить.

Да в Китайском приборе стоят 2 литий - ионных аккумулятора. И микросхема для зарядки. Почему у Китайцев работает а у нас не будет???

Ну это не вердикт - только мое мнение. А китайский прибор мне не авторитет.. Много экспериментировал с прибором miron63, так вот там шум не удалось победить (делал тоже DC-DC преобразователь) Запарился кондеры тыкать - и керамику, и татнал :-) Но дело конечно хозяйское, нато и радиолюбительство, чтобы что-то все время экспериментировать.
