АК: а у вас инверсия всего знакоместа.
Это потому что там пробел.
Если там будет символ, то будет мигать символ по кругу: инверсный/обычный |
|
|
|
Мигающий символ отвлекает и ассоциируется с обновлением показаний. Лучше подчеркивание, ИМХО. |
|
|
|
Да, это так, проверяли раньше символы s и p, мигание отвлекает. Но попеременное включение инверсный/обычный не проверяли. Но мне кажется, что это будет так же отвлекать, как и мигание. |
|
|
|
Уважаемые коллеги, начинаю 2-й этап настройки RLC-2 метра (вышел с отпуска :-))
Заключается в поиске нелинейного участка схемы. Причина - большая нелинейность тракта измерения (Измеряю по очереди каждый резистор, суммирую их на калькуляторе и смотрю итоговое значение на приборе). Хочу найти причину нелинейности, причем не методом перепайки компонентов, а методом поиска и измерений. Что уже сделал:
- проверил линейность АЦП с помощью внешнего ИОНа. Нелинейность во всем диапазоне - 3 е.м.р. По моему это нормально.
Теперь надо каким то образом проверить каналы тока и напряжения. Какие будут идеи?
ЗЫ Попробовал сделать проверку канала напряжения на выходе 1 DA4:1 также с помощью резисторов, но не тут то было - напряжения не складываются!
Похоже после отпуска я все позабывал.. |
|
|
|
Напряжения и не должны зависеть пропорционально от величины измеряемого сопротивления. То же самое и с током, ток и не будет зависеть пропорционально от измеряемого сопротивления.
Вы лучше измерьте нелинейные искажения тестового сигнала, и дальше сигналы по каналу тока и каналу напряжения, до входа фазового детектора (в режиме отладки - длинное нажатие S5, включить статически ток или напряжение). Есть программка, анализатор спектра через звуковую карту, в теме про это писалось. |
|
|
|

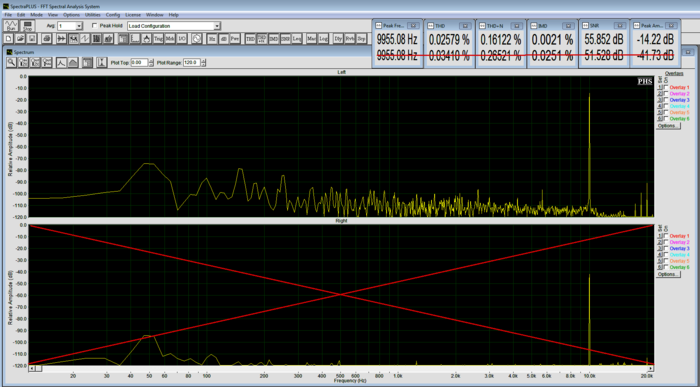

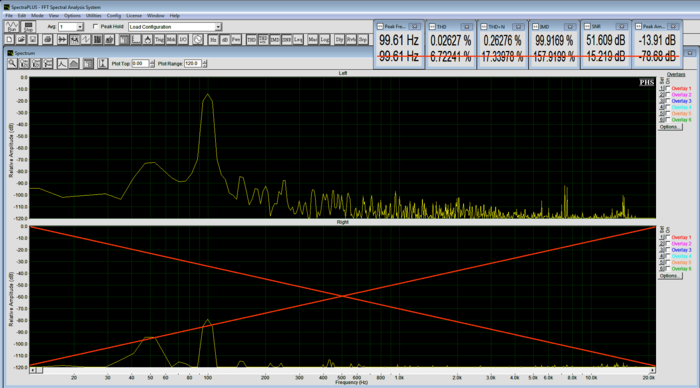

Измерил коэф. гармоник тестового сигнала на всех частотах, см. верхний канал. Это нормально?
|
|
|
|
Думаю, нормально. А вот мои старые замеры: https://pro-radio.ru/measure/6873/2010/02/16/18-59-54 |
|
|
|
Интересненькое дело, на входе повторителя DA4 ножка 12 THD=0.0049%, а уже на выходе DA4 ножка 14 THD=0.57%
Во везуха! Наверное все операционники дерьмо - брак, менять придется.. Вот так и покупай в Китае микросхемы :-(
|
|
|
|
То же и на DA5 ножка 1
|
|
|
|
Не верю, что ОУ дает такие искажения. Скорее всего искажения идут из входа преобразователя ток напряжение. Попробуйте его перемкнуть (I', U' соединить с реальной землей). Это я про канал напряжения.
Я мерил нелинейные искажения только тестового сигнала, в других точках прибора не мерил. |
|
|
|
|
