Из советского латунного крокодила.
|
|
|
|
prusony: Попрошу Вас дать прямую ссылку на выводные сопротики с хорошим ppm/*c у чипа и дипа.
в документации для своего проекта я полностью выложил ссылки на все позиции для чипа и дипа. Мой вариант позволяет недорого собрать приличный прибор. И да, меня не интересуют ваши пристрастия к выводным сопротикам, поскольку такой вариант получится во много раз дороже чем на 0805 |
|
|
|
Ок, просто думал что не умею у них искать на сайте, там выводных сильно бедно. |
|
|
|

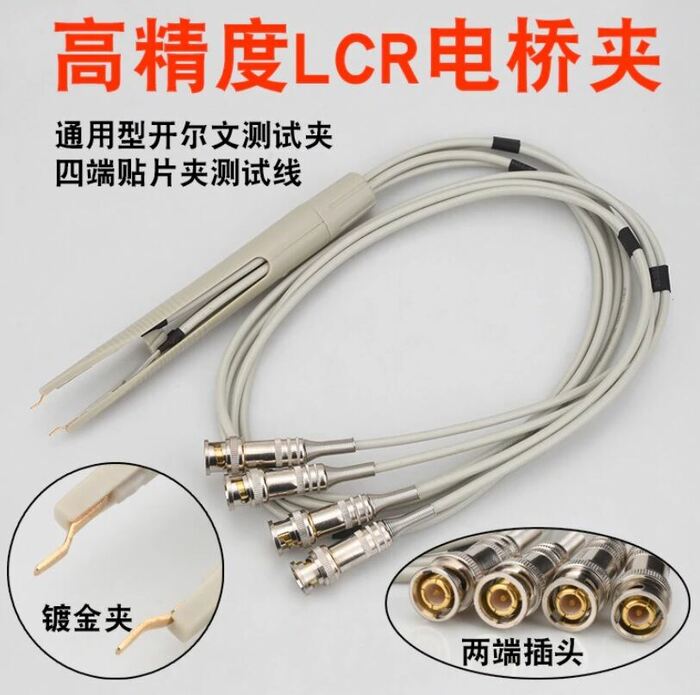

Спасибо всем откликнувшимся. с зажимами однозначно буду делать сам, есть разъёмы, кабеля (читал, что сигнальный от старых мониторов идёт). а как дела обстоят с "пинцетами"? насмотрел как то вот такой, стоит ли он внимания?
|
|
|
|
Pilot-by: стоит ли он внимания
Это насколько карман широк, уж очень они дорогие. |
|
|
|
АК: чтобы быть уверенным, что искажений нет, может быть достаточно теста линейности
На омных сопротивлениях еще меньше %. Похоже искажений нет.
Много резисторов из приборов намотанных на катушках, определяются нормально, а с одним,10 ом, не пойму прикола , в первой строке определяется как индуктивность, хотя корпус пластик, сопротивление почти правильно высвечивается во второй строке.
Для сопротивлений наладка, калибровка похоже все, а вот с емкостями тоже такое надо проделывать? |
|
|
|
Сергей 999: Это насколько карман широк, уж очень они дорогие.
12-14$
знать бы как по качеству |
|
|
|
Сергей 999: Много резисторов из приборов намотанных на катушках, определяются нормально, а с одним,10 ом, не пойму прикола , в первой строке определяется как индуктивность
Видимо это резистор намотан не бифилярно, отсюда и индуктивность. |
|
|
|
В прошивке 2 прибор выводит в первую строку индуктивность при выполнении таких условий:
• если Q ≥ 0.02 (100 Гц), Q ≥ 0.02 (1 кГц), Q ≥ 0.2 (10 кГц), или если |Rs|<0,0010Ω и |Xs| < 0,00314159265Ω .
В прошивке 1,5:
если Q ≥ 0.002 (100 Гц), Q ≥ 0.02 (1 кГц), Q ≥ 0.2 (10 кГц), прибор выводит в первую строку индуктивность (L).
Если добротность резистора выше чем в условиях, прибор определит его как индуктивность.
Сергей 999: Для сопротивлений наладка, калибровка похоже все, а вот с емкостями тоже такое надо проделывать?
Нет не надо, калибровка только по резисторам. Емкости и индуктивности должны измеряться правильно после калибровки по резисторам. Автоматическое определение типа компонента на результат его измерения не влияет. |
|
|
|
АК: чтобы быть уверенным, что искажений нет, может быть достаточно теста линейности
Может и достаточно, если захватить самый край диапазона, но у меня проявилось только по скачку тангенса в конце диапазона 3 на 10кГц, емкость показывал правильно. Это в районе 12н. |
|
|
|
|
