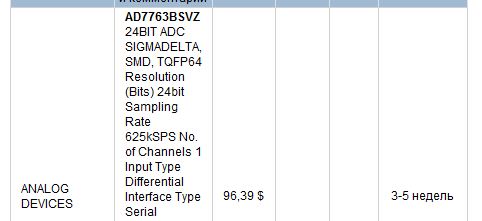

To GM: Нашлись в закромах AD7763 и AD7631. Как считаете достойные претенденты? |
|
|
|
По цене да.
|
|
|
|
Мы говорим о прямоугольном гробике из белой керамики с залитым при помощи цемента резистивном элементе? GM: Как вы думаете, стабильны они во времени для малых токов?
вопрос стабильности во времени, если честно, меня волнует не так, как вопрос термостабильности.
а вот с термостабильностью у проволочных - швах.
|
|
|
|
МР3000М - ниче-се!!!! Прошу прощения! (как нашедший их в сети) За такую цену можно весь прибор собрать.... однозначно забываем! На цену посмотреть не удосужился....
МР3000М ТКС 0,000001.....0,000005 1/°С . Надо добиваться этого от более дешевых резисторов! Термокомпенсацией.
Вобщем нужен зксперимент.....
Тут возникает другая проблема - чем мерять во время экспериментов. Вопрос важный, резистор эталонный, от него зависит точность.....
----------------------------------------
Вообще нам бы определится - какая точность эталона приемлема , скольким знакам на дисплее будем верить ..... Как именно влияет точность эталона на точность измерения.... |
|
|
|
По науке погрешности общего складываются из погрешностей составляющих, так шта, погрешность эталонного сопротивления напрямую войдёт в общую погрешность. Если будет 0.01%, то замечательно. |
|
|
|
А если скомпенсировать ТКС резистора математически? Запаиваем планарный резистор типоразмера 1206 на медную площадку, к этой площадке приклеиваем электронный датчик температуры, зная ТКС резистора и температуру медной подложки, математически находим реальное сопротивление ну и т.д. и т.п. А можно просто нагревать резистор до 50граддусов, но опять же надо датчик температуры плюс нагревательный элемент, плюс «большую» батарейку.  |
|
|
|
Оригинальная идея, но как настроить систему? |
|
|
|
Всю систему, или только ТКС резистора найти? Всю систему только с помощью эталонных сопротивлений. А ТКС по краям температур, при 25 градусах и к примеру 100 градусах, при этом важна величина увеличения сопротивления, а не величина самого сопротивления.
|
|
|
|
Что-то много требований к токоизмерительному резистору, и точность сопротивления, и стабильность. Может достаточно стабильности, а неточность компенсировать при калибровке прибора.
|
|
|
|
Вот не могу, сходу, найти параметр температурной нестабильности по AREF внутреннему ИОНу у ATMega128(любой) и STM32. Где то же это было. Для сравнения с резисторами, где остановиться. У AD780 Ultralow Drift: 3 ppm/C max. |
|
|
|
|
