Леха: Как мотали транс?
Как производитель советовал |
|
|
|
Ну тогда хз... Померийте индуктивность рассеяния: замыкаете все вторичные обмотки и мериете индуктивность первичной на рабочей частоте транса. Это будет индуктивность рассеяния. Если она больше 30 мкГн - это уже пипец. |
|
|
|
Сейчас этот БП в далеком ящике. Хочу сделать новую печатку и сделать БП на 3 раздельный канала по 35 В общей мощностью 100 Вт (на базе VIPER-100A). Для меня самое проблеммное место - сделать трансформатор так, чтобы он не пищал на всю квартиру. |
|
|
|
Чтобы транс не пищал, его надо юзать на частоте выше звуковой. У меня трансы и дроссели никогда не пищали, причем без всяких пропиток.
Народ, а по схеме какие замечания еще?
|
|
|
|
Леха: Чтобы транс не пищал, его надо юзать на частоте выше звуковой
Здесь он работает в перывистом режиме и слышно как раз эти прерывания.
У меня почти без нагрузки работает тихо. По мере повышения нагрузки появляется писк с меняющимся тоном (в зависимости от нагрузки). При увеличении мощности почти до максимальной громкость писка начинает снижаться. |
|
|
|
Я что-то не понял, БП релейный что ли? |
|
|
|
Леха: Народ, а по схеме какие замечания еще?
Фиговая схема, не цветная.
|
|
|
|
Кароче, вот что вышло...
Спаял макет, схема щас такая:

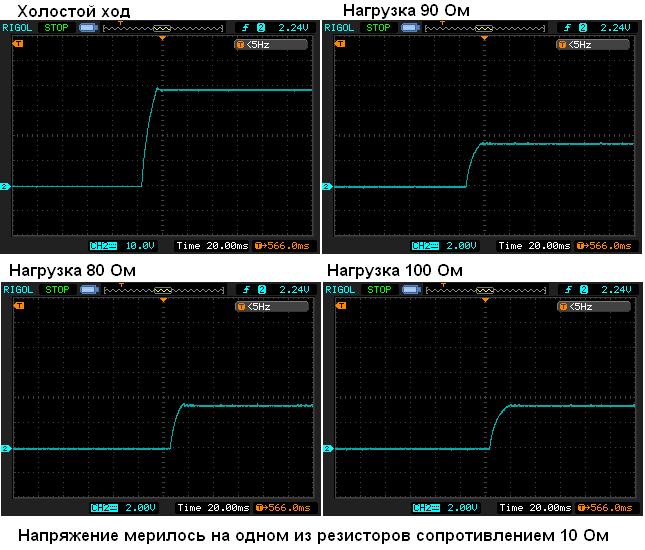

 Первое включение обошлось без пиротехнических эффектов. На ХХ держит 38,9 В. Нагрузку пробовал разную: 80, 90 и 100 Ом. Ток при всем при этом 0,35 А. Вот осциллограммы запуска:
 Как видно, перерегулирования нет. Подрубил 10 светиков - светят ярко
Для начала вроде неплохо
Вот только VIPer уж очень сильно нагревается(( За 5 минут работы об него можно обжечь палец, т. е. где-то 50 - 60 градусов - и это на открытом воздухе! ВИПер софт пишет, что микруха разогреется 67 градусов и на ней выделится 765 мВт - че-то как то стремно... Если учесть, что плата будет в корпусе, а корпус будет стоять на радиаторе светодиодов, который сам градусов до 50 нагревается - в общем, как в анекдоте, "а не е*нет?" Хочу попробовать отрезать кусок от ребристого радиатора из компового БП и прижать его к ВИПеру через термопасту, прикрутив винтами к плате |
|
|
|
В общем, прикрутил к диску со светодиодами дополнительный ребристый радиатор и накрыл плафоном. Включил на пол часа - радиатор как батарея отопления - рука не терпит. Чувствую, мой ВИПер просто зажарится в такой атмосфере - я же БП собрался над диском с диодами ставить  В общем, хотелось как лучше, а получилось как всегда...
Че делать не представляю... Все детали совершенно холодные кроме ВИПера и светодиодов... |
|
|
|
Випер может и стерпит, а светодиоды при высокой температуре деградируют быстро. Накрыл плафоном, это что и перекрыл "кислород" радиатору что ли. Будете смеяться, но вентилятор от компа попробуйте. Любой вентилятор это увеличение почти в 6 раз и выше площади поверхности радиатора. Хоть будете знать какой радиатор по габаритам нужен будет, если потом без вентилятора будете эксплуатировать. |
|
|
|
|
