Есть стабилизированный БП от кокого то древнего принтера. Хочу примостырить к нему регулятор напряжения. Не особо в этом понимаю, гугл переполнен всевозможными схемами, но с чего начать не имею понятия. Спасибо |
|
|
|
Ну Вы хот бы описали что за БП или фото дали ...
Если однотактный обратноходовой, то + -10 (или даже 20 %) очень легко - добавлением одного переменного резистора.
|
|
|
|
Metadon: Хочу примостырить к нему регулятор напряжения. используйте ваш стабилизатор вместо понижающего трансформатора
при этом можно взять практически любую схему и подключить к выходу блока питания, ничего в нём не переделывая.
например такую - http://www.cqham.ru/lm317.htm - в статье подробно всё расписано. |
|
|
|
Даю фото(изв. за качество)
 |
|
|
|
опа ретро простой линейный на трансе сетевом
а что тама на радиаторе? lm317 или 78хх? или ваабще транзюки из ???
скока дает на банках фильтровых
мост там 1 или на 4 диодах 2й??? там что 2 полярник или каскадный стабили просто 2стаба на 2 выхода??
вообщем если лм317 то приделать переменник |
|
|
|
На выходе транса 7 и 31v , два диодных моста соответственно, емкости, дальше где 7в на радиаторе стоит какая то хрень - pq05r04 sharp, а на 30в - на радиаторе транзистор В1135, в основном все, На выходе БП 5 и 24в. Вот как то так. |
|
|
|
Да и еще - один маст однокорпусный, второй с 4-х диодов(если это важно) |
|
|
|
Metadon: дальше где 7в на радиаторе стоит какая то хрень - pq05r04 sharp
Похоже 5-ти вольтовая кренка, вот даташит на неё, изучайте: http://www.alldatasheet.com/datasheet-pdf/pdf/113424/ETC1/PQ05R04.html Можно переставить в 30-ти вольтовый канал, приделать резистор и регулировать от 5 до 28 вольт на выходе. B1135, похоже, pnp транзистор 2SB1135, 50V, 7A http://www.alldatasheet.com/view.jsp?Searchword=2SB1135
Схему переделать на регулируюмую можно, но фото плохого качества, тяжело посоветовать что либо. Нарисуйте по плате текущую схему, переделаем в то что хотите с минимумом новых деталей  . |
|
|
|
Ок, спасибо, попробую нарисовать |
|
|
|

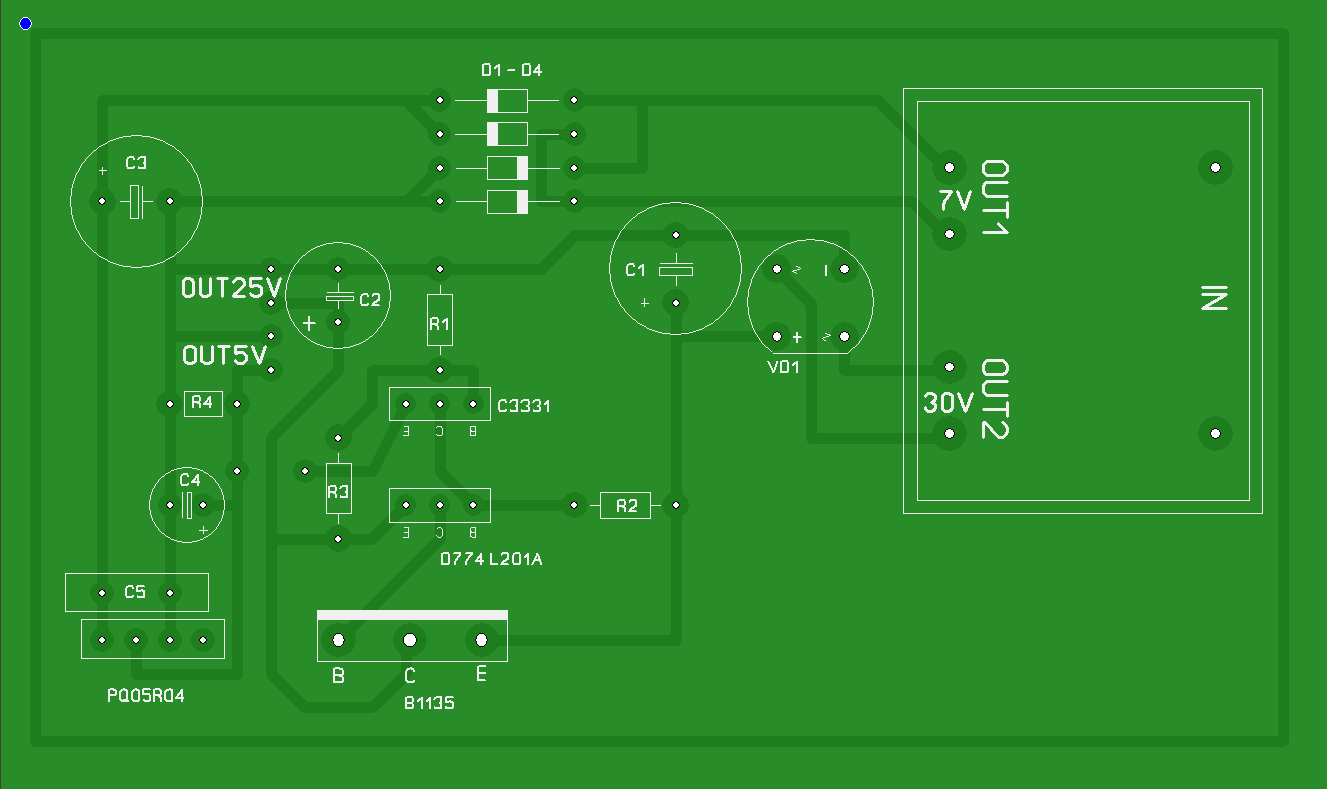

http://www.pictureshack.ru/images/2814BP.png
http://www.pictureshack.ru/images/5351BP.jpg
С1 50в 4700мкФ; С2 35в 3300мкФ; С3 16в 4700мкФ; С4 6,3в220мкФ; С5 0,022мкФ
R2 3,3кОм 0,5вт; R3 6,98кОм 0,125вт; R1 2,6кОм 0,125вт;R4 1кОм 0,125вт
Как то так... |
|
|
|
|
