Странная схема (ИБП)

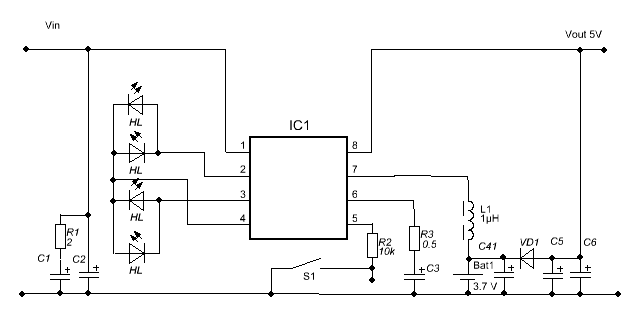

Странная схема. Позиционируется как Источник Бесперебойного Питания. При наличии Vin = 5V оно проходит на выход, и попутно заряжается батарея (1 элемент LiIon 3.7V). При пропадании входного питания от батареи вырабатывается 5V и подается на выход. 4 светодиода образуют индикатор напряжения на батарее (25-20-75-100%), причем в режиме заряда крайний сверху мигает (крайний из горящих), а в режиме разряда – горят ровно (соответствующее количество). При снятии нагрузки преобразователь продолжает работать около 20 секунд, а потом засыпает, потребление от батареи остается 46 µА. Нажатие на кнопку выводит его из сна на 20 секунд, чтобы можно было полюбоваться светодиодами. Во время сна на выход проходит непреобразованное напряжение от батареи (3.7V), при появлении нагрузки – просыпается. Батарея, похоже, заряжается тупо через диод?

То, что обведено красным эллипсом, проследить не удалось, но звонится как всё соединённое вместе в кучу (при обесточенной схеме)Проследил и исправил. В обесточенном состоянии выводы 6 и 7 микросхемы звонятся как соединенные вместе. То, что я обозначил как R3 – звонится как резистор 0.5Ω, но имеет странное обозначение – 30Y. Самое интересное – микросхема не имеет соединения с общим проводом!!! Микросхема без маркировки.

"Диод" тоже под большим вопросом. С виду это - типичный конденсатор, очень маленького размера, с диодом не имеющий ничего общего (на фото в нижнем ряду посередине между двумя большими). Может так и есть, а звонится какой-то переход внутри микросхемы. Тогда может и не "тупо через диод", а управляемый заряд. Собственно это я еще не проверял - до какой степени оно зарядит батарею и остановится ли заряд когда надо.

Но самый главный вопрос: как микросхема работает без связи с общим проводом???

Связь с общим проводом у неё есть через батарею и дроссель, а в другом режиме и через кнопку с резистором.

Резистор слишком высокоомный, да и подключается коротким нажатием - это чисто сервисная кнопка. А батарея с дросселем... Логично было бы коммутировать 7 вывод на землю внутри микросхемы - тогда из батареи с дросселем получился бы классический step-up.

Andrew55: Но самый главный вопрос: как микросхема работает без связи с общим проводом???

  Встречал микросхемы в корпусе SOIC-8, не помню имени её, в каком-то "экзотическом" преобразователе, так у неё на "пузе" была площадка, которая являлась выводом земли, и конструктивно припаивалась к плате. Ни один из выводов с землёй не соединялся. Сверху этого не видно. Может, и это такой случай?

Покупал подобные - без кнопки, зато на разные выходные напряжения, еще года 4 назад, даже, судя по паянным площадкам, одну платку протестировал. Но использовать таки не довелось...

SOP8 - простая 4056, а повышающий преобразователь собран на мелкой SOT23. Не вникал, что это за микруха, но связь с землей наличествует.

Может Вы что-то пропустили?

SSh: Может Вы что-то пропустили?

Навряд ли. Человек явно вызванивал все 8 ножек на GND, раз пишет очень уверенно именно об этом моменте. И, если он ожидал хоть одну ножку встретить на земле, он тысячу раз перепроверил себя.

Валера прав, 9-я нога это пузо: https://li-ne.ru/page/ip5306

Брал такие платки, но ещё не пытал.

https://www.nikom.biz/product_A429038.html

Ну вот - загадка решилась!!!

Никогда бы не подумал, что такое вообще возможно - "земля" на пузе микросхемы... А то уж грешить начал, что она через лучи Тесла с землёй связывается...

А что за странное включение двух конденсаторов и резистора на входе питания? Резистор-то зачем?

И удивительно просто - по даташиту возможно 4 разных варианта подключения светодиодов! Соответственно, 4, 3, 2 и 1 штук. К одним и тем же трем выводам.

Andrew55: "земля" на пузе микросхемы.

А ведь это цепь прохождения сигналов, токов входных и выходных. И этот вывод никак не обозначен и не оцифрован (вывод 9, например). Интересно, как это оформлено в их "системе ЕСКД"?
