Проблема в формировании синуса ВЧ заполнением... Что мощный автотрансформатор (индуктивность сглаживающая) что классика с добавлением конденсатора ... суть в фильтрации ВЧ помех и формирование плавной огибающей. Думаю что просто процессор сходит с ума от ВЧ выбросов в УПСе, так как нефильтрованное с выбросами напряжение попадает на его вход анализа сетевого напряжения.
Фазу отслеживают только онлайн УПСы, что коммутируют переключение с точностью до фазы, то есть безобрывное. Это редкие изделия. Они обычно на киловатты ближе к десяткам. |
|
|
|
DWD: То есть, частота, всё таки, отслеживается, но 54 Гц - это в пределах нормы?
УПС-ы не чувствуют разницу 50-60 Гц, если синус более менее чистый. По видимому, Вы измеряли частоту без нагрузки. Если нагрузить полностью, частота может упасть ниже 50 Гц.
DWD: Я так понимаю, что для того, что бы выбрать момент переключения на АКБ и обратно?
Да, фиксируется переход через 0. Выдается короткий импульс на контроллер. Реализовано на обычном компараторе, ничего хитроумного.
DWD: Вряд ли получится, так как нагрузка не будет постоянной, значит и ёмкость конденсатора потребуется менять. Кто этим будет заниматься?
 Этим занимается компенсатор реактивной мощности, при необходимости. Переключение ступенчатое, особой щепетильности не требуется. Так что, подбор конденсатора вполне может помочь.
Проще всего использовать осциллограф: Один канал меряет ток через шунт, другой - напряжение, через делитель. Включается режим X-Y и подбором конденсаторов необходимо добиться уменьшения площади наблюдаемой фигуры Лиссажу, в диапазоне нагрузок.
Разумеется, все манипуляции проводятся только со стороны потребителя - запускать нагруженный генератор нельзя.
|
|
|
|
HDAN: Вы измеряли частоту без нагрузки. Если нагрузить полностью, частота может упасть ниже 50 Гц.
Нет, измерял под нагрузкой.
HDAN: Так что, подбор конденсатора вполне может помочь.
Ещё раз - кто этим будет заниматься?
Нагрузка может меняться не предсказуемо. Кто будет сидеть, контролировать и коммутировать конденсаторы?.. Ни кто!
|
|
|
|
DWD: Кто будет сидеть, контролировать и коммутировать конденсаторы?.
Я думаю, имелось в виду прогнать один раз на всех нагрузках и подобрать одну емкость, которая будет работать во всем диапазоне, где-то лучше, где-то хуже - но будет работать без переключения.

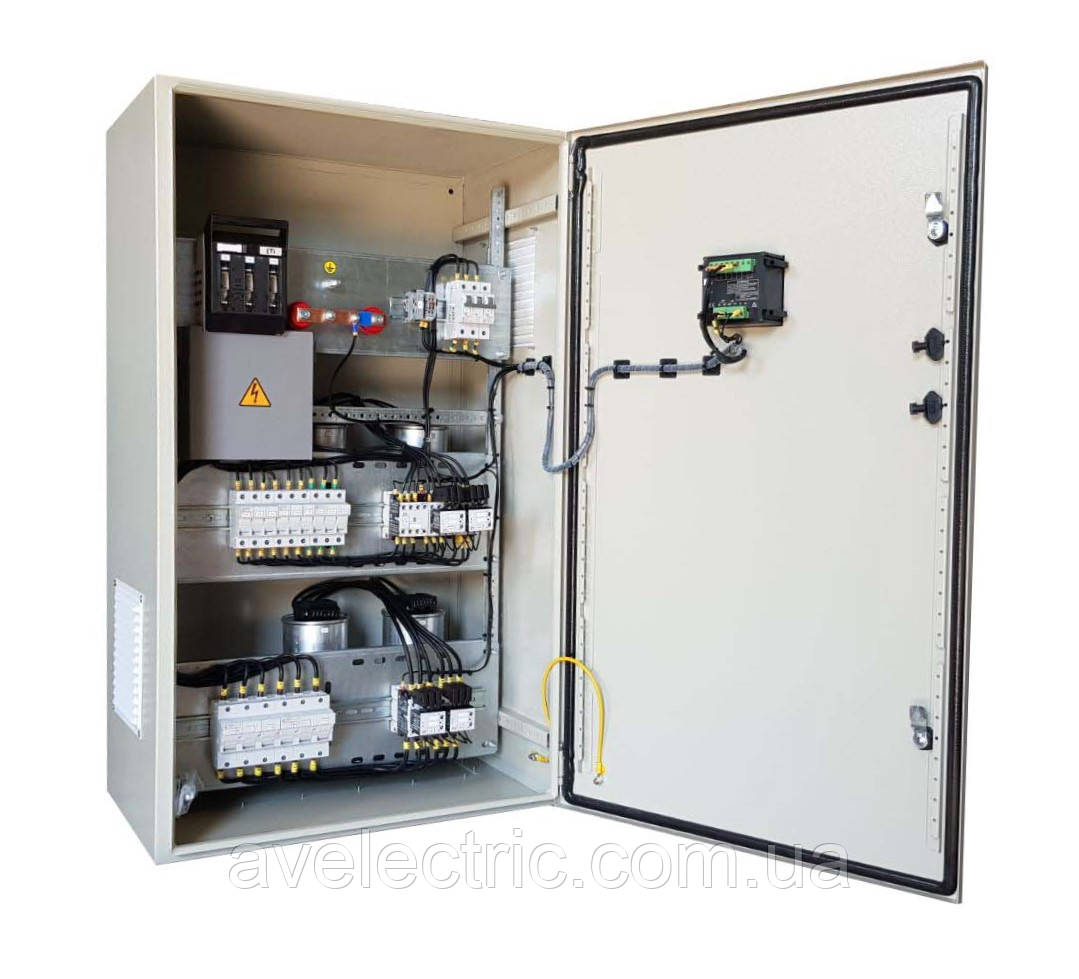

Ну или купить (собрать) автоматический компенсатор.
https://cxem.net/electric/electric57.php

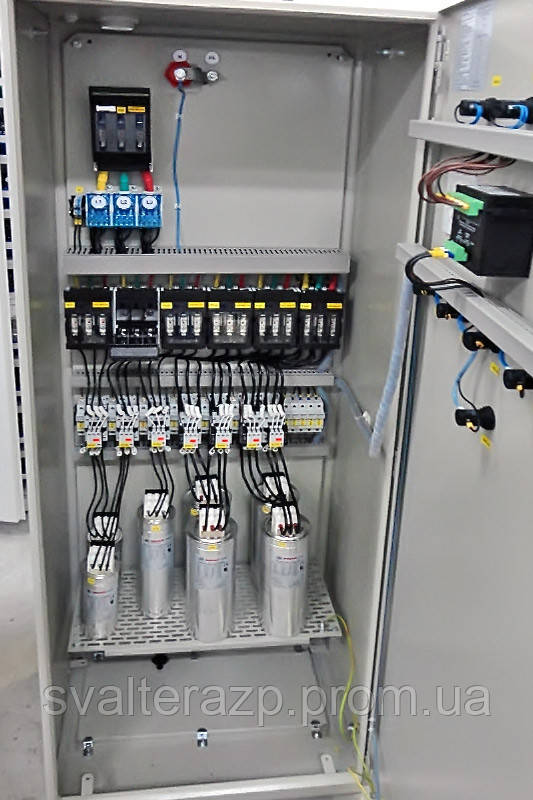

Есть и не большие и не дорогие, сравнительно: https://chernigiv.prom.ua/p348190761-kompensatsiya-reaktivnoj-moschnosti.html |
|
|
|
Вчера игрался с дросселем...
В качестве дросселя использовал ЛАТр на 4 КВт. Взял два контакта: с одного из концов обмотки и движка. Индуктивность регулировалась от нуля до 36 мГн, а напряжение на нагрузке 1-2 КВт от 150В до 230В.
Судя по осциллографу, форма под нагрузкой слабо меняется. Только напряжение хорошо регулируется...
Но проверить работу УПС-а не получилось в виду того, что он работает нормально, будучи подключенным напрямую к розетке генератора или посредством удлинителя на 3 метра!
То есть, один и тот же УПС работает нормально при установке его рядом с генератором и не хочет работать при удалении на десятки метров. Генератор стоит на 2-м этаже, а проверяемые УПС - со 2-го по 4-й этажи здания.
Есть предположение, что что УПС не работает из-за пониженного напряжения. Форма синуса в сети при работе от генератора сильно искажена - по фронтам и спадам - ступенька, а вершины - плоские. При первом приближении можно сказать, что под нагрузкой форма напряжения от генератора - трапеция с большой длительностью фронта и спада. А так как напряжение в сети выставлялось по обычному китайскому мультиметру без среднеквадратичной функции, то, видимо, реальное значение напряжения на УПС-ах в здании было занижено. По этому они и дёргались - посмотрит, что напряжение мало и переходит на батарею...
В понедельник проверим эту версию...
С генератора подам напряжение на ЛАТр на 4 КВт, а с него - в сеть здания. И напряжение выставлю не 220В, как прошлый раз, а 240В.
Генератор вырабатывает 232В , а в розетках последнего этажа напряжение было 225В. При чём это без особой нагрузки.
И если предположение не подтвердится, то будем искать инверторный стабилизатор. Только настоящий инверторный... |
|
