Входной каскад звуковой карты - работа фонокорректора

Я про сопротивление в кружочке. Или имелось в виду другое?

Другое:

Tadas: Поднять усиление можете уменьшив сопротивление 249 Ом.

Т.к. ТС собирается работать только при верхнем положении переключателя, то речь о резисторе с сопротивлением 1 МОм.

Детали на платке расположены довольно тесно, выпаивание с неё СМДшных деталюшек без фена или паяльника-пинцета чревато повреждением дорожек, деталей, или царапинами платы. Нельзя ли выпаивание заменить допаиванием? :) Беринжерцы  нивелировали влияние частотно-зависимых цепей  максимизацией нижнего плеча делителя ООС, а мы попробуем наоборот: минимизировать верхнее плечо :). Например поверх сопротивления 100 кОм припаять 270 Ом. Это сделать легче, чем выпаивать кондёрик на 27 нФ.
Усиление с  ~1,1 поднимется до  ~2. Это будет как раз по техзаданию :) "Хочу немного поднять усиление на входе при помощи отмеченного...".  Правда 27 нФ на 20 кГц превратятся в 300 Ом - соизмеримо с нашими 270 Ом.
Не завалится ли АЧХ на ВЧ? Попробуем виртуально спаять схему и посмотреть АЧХу.

На схеме - два усилителя.
Левый - оригинальный в режиме Line.
Правый - с добавленным в цепь ООС резистором R9 на 270 Ом. И переключатель в режиме Phono.

На графиках:
Синий - напряжение на входе усилителей (прямая линия, разумеется);
Зелёный - напряжение на выходе оригинального усилителя;
Красный - напряжение на выходе переделанного усилителя (с допаянным 270 Ом).

Заметно, что АЧХ "нового" усилителя в диапазоне 20 Гц - 20 кГц получилась даже ровнее "старого".

.

Растянем графики по вертикали для пущей наглядности.

В старом усилителе был подъём АЧХ на 20 Гц под 0,75 дБ (что, впрочем, вовсе не катастрофа).

.

В новом усилителе неравномерность АЧХ укладывается в коридор 0,15 - 0,2 дБ (вчетверо лучше :) ).

.

АЧХ в диапазоне 5 Гц - 40 кГц:

И снова переделанный (красный) усилитель лучше непеределанного (зелёного): завал АЧХ за пределами звуковых частот - это хорошо. Красный усилитель будет меньше хлопать динамиками при заряде/разряде конденсаторов перед ним (в плеере).

Чем можно заняться в последнюю предновогоднюю ночь?
Конечно же исследованием частотных свойств усилителей :).

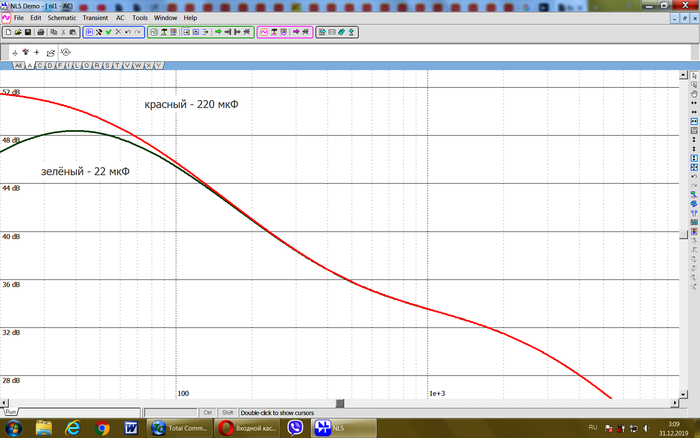

Пока схема не затерялась, поглядим на влияние конденсатора 22 или 220 мкФ в нижнем плече ООС.
На частоте 40 Гц разница до 3 дБ:

.

Если резистор 100 кОм (обведенный красным) менять между 50 кОм и 200 кОм,
то разница на частоте 40 Гц будет около 8 дБ:

.

Если я правильно понял даташит на AD8602D, ОУ легко справится с нагрузкой порядка сотен Ом.

Vovikus: выпаивание с неё СМДшных деталюшек без фена или паяльника-пинцета чревато повреждением дорожек, деталей, или царапинами платы.

Каплю припоя сверху, погреть, и снять кривым пинцетом. А если есть паяльник ЭПСН-25, то расщеплённое жало делается из медного провода диаметром 1.5 мм за 3-5 минут.
