Арс: А какая точность и линейность(геометрических размеров) изготовления манганина? С манганином пришлось помучатся. Первые попытки применения проволоки "как есть", не давали нужной линейности. Любая попытка выравнивания изгибов, оставляла свои отпечатки на этих участках. По этой причине пришлось изготовить проволоку самому. Был у меня кусок 0,4м от шунта тестера диаметром 1,2мм, я его вытянул до 2м. Таким образом он нагортовался, и линейность появилась.
Пока сам с этим не столкнулся, то и не думал, на сколько это серьезно. |
|
|
|
Или имелось в виду разрешение?
Так там все видно, шкала показометра с разрешением 0,1мм
Рулетка поверялась металлическим метром ГОСТ 427-7 все точно, риска в риску. По ГОСТу, дают ошибку 0,2мм на метр. Это две единицы младшего разряда. ПС. Если снизить ток в два раза, то шкала как бы растянется и будет 0,5мм на один знак младшего разряда. Но, на двух метрах будет показывать 1,0000, то есть половину предела шкалы показометра. |
|
|
|
Затея с линейным резистором оказалась тупиковой, приобрел 24х битный АЦП (LTC2400). Собрал платку для теста.
И все бы ничего, но с отображением результата преобразования проблемы.
Кто нибудь работал с этим АЦП ? |
|
|
|
vintik: но с отображением результата преобразования проблемы.
А что за проблемы ?
|
|
|
|
На индикаторе два последних разряда мельтешат, ну это понятно - шумы. Но временами, с завидной стабильностью выскивает предел 2^24 (16777216 минус пару единиц). Обработчик LTC2400 простецкий, только для ознакомления. Логический анализатор показал, что 29 бит SIG=0, а 28 бит EXR=1. Это говорит о том, что на входе отрицательное напряжение.
Шумы?
Эта фиговина портит всю картину, что делать, проверять бит EXR(таблица1 в даташите) и останавливать SPI с перезапуском преобразования? Или использовать для усреднения, как отрицательное число?
п.с. Все измерения с закороченным входом АЦП. |
|
|
|

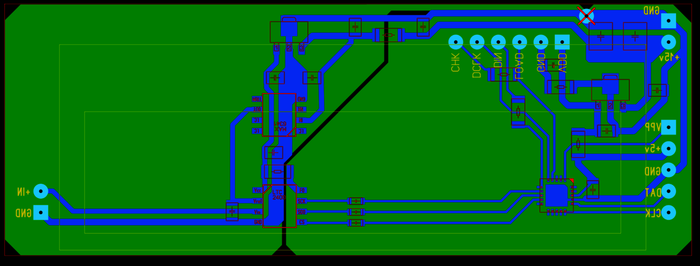

По схеме не видно как сделано объединение цифровой и аналоговой земли.
|
|
|
|
Земли скорее, как экраны. Соединены в одной точке красный крестик. Вынести LCD на шлейфе?
Печатка примерная, пару резисторов, как перемычки и дроссели тоже, как резисторы. |
|
|
|
Я у себя просто игнорирую замеры, когда приходят отрицательные значения (диф.АЦП в МК). Логика работы программы позволяет это сделать без вреда. В моем случае, возникала ситуация, когда на входе вместо нуля иногда появлялся небольшой минус. |
|
|
|
Видео снимать не стал, прицепил LCD на длинных лапах, ничего не поменялось. На 5-10 измерений выскакивает одно с минусом.
Сергей К: Я у себя просто игнорирую замеры, когда приходят отрицательные значения
Хотелось выжать из железа по максимуму, а потом уже обрабатывать программно.
п.с. питание тоже , что от батареи, что от БП, разницы нет. |
|
|
|
Просто конденсатор на вход 0.01uF, если подцепить и провести точно такие же замеры, ничего больше не изменяя. И это нужно для локализации источника помехи, допустим со входа In. :) Конденсатор точно на вх ножки не более 1-го сантиметра. Ну как положено. Определяем что это входные помехи и сразу станет что делать. Или программно вырезать или так же конденсатором аналогово, стало быть, одним ударом погасить. с):)
PS Да и резистор 1K до конденсатора то же как положено должен быть,... или не быть. А то эта платка разведена как чисто демонстрационная, а не практик применения. Чисто даташит реализация, наверное. ИМХО.
И что за эти смд детали типо медно блестящие, как удалось увидеть. Индуктивности что ли. Там то же они открытые получается, а питание импульсное и наводиться что то должно в эфир помехи. Насколько кретично это искать. |
|
|
|
|
