пролистал я эту книжку ,прочитал про низкочастотные кварцы но не слова не нашел про мой - нету там кварцев с 3 ногами |
|
|
|

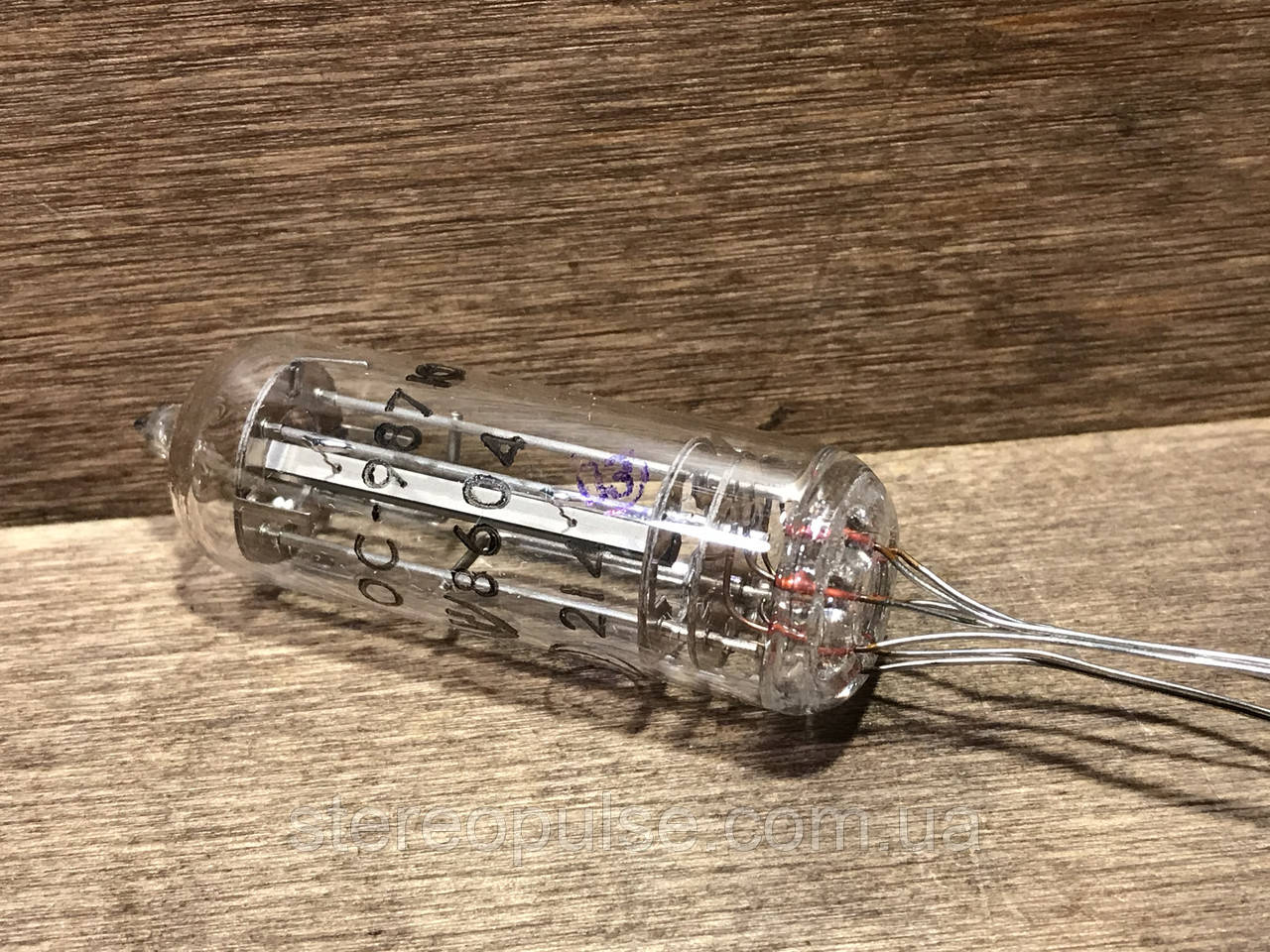

Есть подобный кварцевый резонатор:
Надписи на моём:
ИК в овале
987Ю
08.73
420
На какую он частоту?
Внутри кварцевая пластина подобная как у топикстартера. В стелянном баллоне 7 гибких выводов, но фактичечески, если посмотреть, задействованы три - по 2 включены впаралель и один свободный |
|
|
|
Только по толщине судить можно по аналогии. Для близких частот тип колебаний на НЧ один и размеры однозначны. Числа ни о чем, мог быть условный шифр партии или что угодно. Только запускать. |
|
|
|
Я таких и не видел никогда. Но вот смотришь на лампу и ностальгия :-) |
|
|
|
Дмитрий М: Только запускать.
Впаял в часы вместо кварца на 100 кГц, в итоге они за 60 реальных секунд прошли приблизительно 17 минут 38 секунд. Получается, кварц где-то на 1.763 МГц. |
|
|
|
Ну тут нельзя точно сказать что он именно на эту частоту, картинку не видно было, но 1,7 Мгц это тончайшая пластинка. А если как на первой стр. брусок то это явно не основная частота.
У кварцев же полно паразитных частот, так что мог и на побочке завестись. Мы же тогда обсуждали что десятки Кгц заводятся долго и сложно.
ЗЫ. А мог и просто генератор за счет емкости кварца завестись, симптом этого что поставив небольшую емкость в параллель кварцу получим резкое изменение частоты .... |
|
|
|
 Где-то валяется такой, как на фото. На нём написано 100 кГц. Помню, от калибратора осциллографа С1-75. Марка его IIIВ-18БХ 100 кГц-Э2
|
|
|
|
Дмитрий М: А если как на первой стр. брусок то это явно не основная частота.
Да, тут брусок. |
|
|
|
|
