Коридорная схема на 3 и более выключателей
Нет, "классическая коридорная схема" не имеет ограничений по количеству точек коммутации.
Совершенно пассивная схема, не требующая подбора конденсаторов
:
Для управления из трех (и более) точек понадобится два переключателя на два направления и один (и более) перекрестный выключатель. Перекрестные выключатели - это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.
Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.
Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:

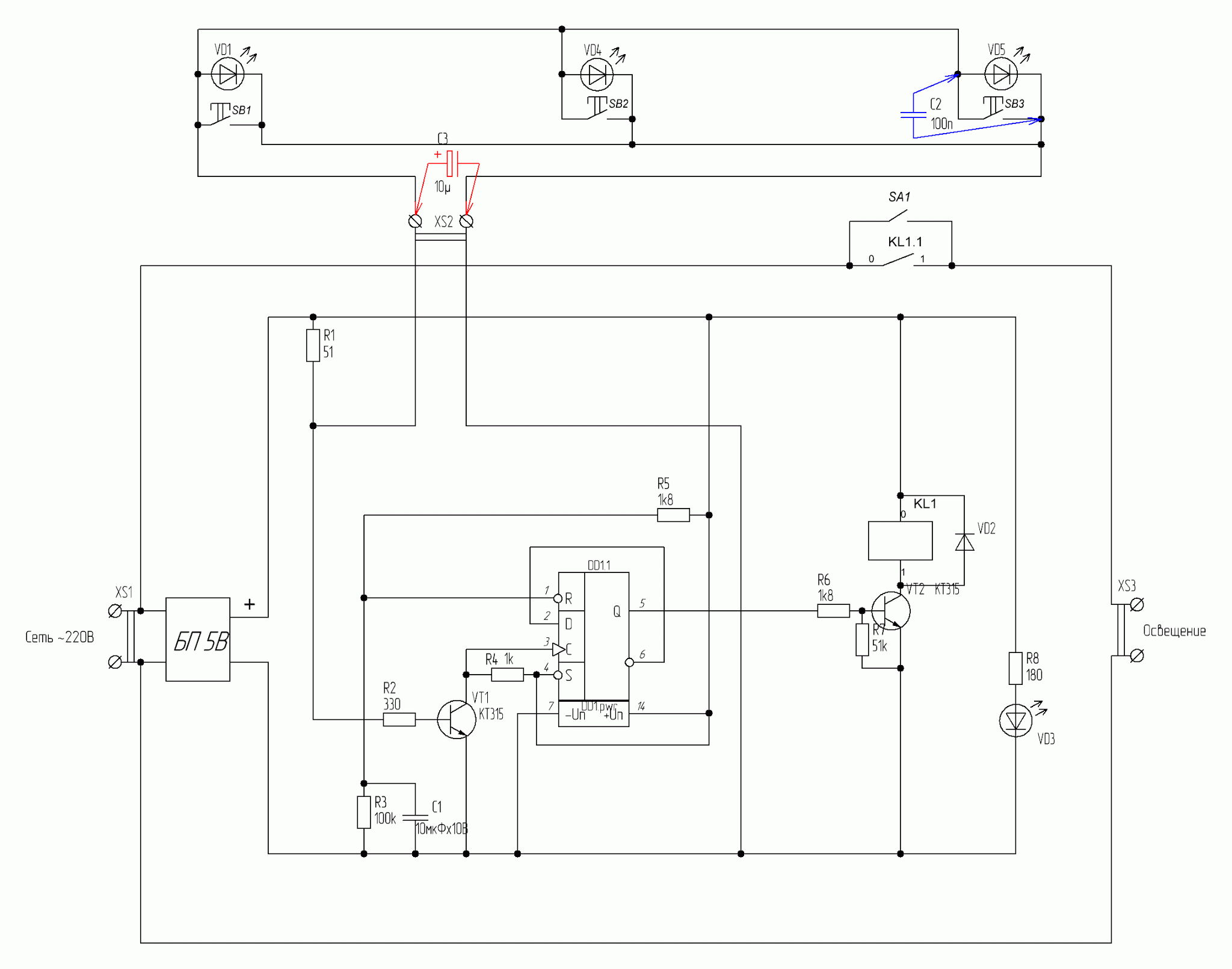

Ну вот, прям расстроился, из-за незнания матчасти и некчёмности ваяния электронной схемы, хотя она по стоимости обошлась дешевле двух проходных выключателей. Не знал я про перекрёстный выключатель... Сделаю на выключателях. Хотя эта схема красиво светодиодами кнопки подсвечивает жалко её в хлам...
Вам шашечки или ехать? Оставьте подсветку кнопок, всё не будет зря потраченой работой.
Насчёт цены - функционал перекрёстных выключателей полностью соответствует другим приборам: тумблер ТП1-2, П2К, клавиши с двумя контактами на переключение, ригели. Потратьте время на их оформление, а работать они будут как вам надо.
когда понадобилось такое сделать быстро....
о проходдных выключателях я слыхал и знал схему но вот в реале не приходилось их делать(ставить)
про тригерную схему тож подумал но сразу понял там пойдеттока чтото и з 511
кмоп слишко ловят наводки на длиные провода хотя конечно при правилном подходе(ограничители подавление наводок антидребез -работанет (вариант на 1 564(561)тм2 тоже както давно пробовал ка замену сгоревшему сенсорнику на 145ап2-чтоб не меннять выключатель естесттвено бе3димирования)
на глапза попалась платка софм старта о оn МВП, там реле кондер диот и пара резиков + мощный рез который коротило реле-его убрал на плату добавил тиристор и еще мелочь...работает с сколко угодно кнопками(без фиксации -например звонковые на 250в) впаралель-1 нажатие ON второе OFF
галваноразвязки нет -не морочился но ток в цепи обоих проводов оганичен 10-20ма так что даже если это гдето в подвале утечет-не убьет а лиш немногоебнет
реле-надежнее силовых триаков да и схема проще
хотя потом моделировал вариант тригера на триаках....так для прикола
но веранда это тот случай где датчик движения(с таймером) рулит...при правилной настройке не надо париться и искать выключатель в темноте сам включит выждет пару минут и все выключит в продаже полно разных в том числе и встроеных в светилники на светодиодах
можно и самопал сварганить...если жаба давит
gentleangel: На веранду имеется три входа/выхода, окон нет, требуется освещение днём и ночью.
ТС ведь просит помочь ему не просто пройти через веранду.
musor: но веранда это тот случай где датчик движения(с таймером) рулит...при правилной настройке не надо париться и искать выключатель в темноте сам включит выждет пару минут и все выключит в продаже полно разных в том числе и встроеных в светилники на светодиодах
Видал я практические реализации ДД в таких надобностях . Смех ещё тот. Человек сидит, ковыряется потихонечку, а время от времени руками махать надобно. Даже в туалете такую реализацию видел. Посмеялся.
По цене перекрестные выключатели не сильно опережают ДД.
