Mantrid - Ну, если распишете мне методику такого измерения анализатором спектра, то, в принципе, можно попробовать, как время будет. А то я не очень представляю себе пока, где и что именно я должен мерять при указанных условиях и как эти измерения согласовать с довольно низким входным сопротивлением анализатора спектра, 50 ом.
Методика такая - на анализатор спектра радиочастотного канала подключается приемная антенна (в комплекте прибора) и на расстоянии (по ТУ для бытовых приборов ) надо расположить RLC-2 (желательно в разобранном состоянии - дать прогреться 10-20 мин) и в подключенный адаптер подключить резистор например R=20 МОм установив полосу обзора примерно от 10 Hz до 1 MHz и каждый резистор замерять на 3-х частотах 100Hz, 1KHz, 10KHz переключая на RLC-2 Записать картинки на флешку и опубликовать на форуме. По полученным результатам можно улучшить работу RLC-2 Жаль что у меня этого прибора нет. Например поместить в экран конденсаторы и снова замерить и т. д. (довольно кропотливая работа)
|
|
|
|
Mantrid: С чего бы хуже? Скорость отрисовки одинаковая,
На 100 Гц дисплей обновляется с меньшей частотой, а на других частотах с большей.
skb4: установив полосу обзора примерно от 10 Hz до 1 MHz
Это полоса обзора анализатора? То и антенну надо с такой полосой, от 10 Гц? |
|
|
|
skb4: на анализатор спектра радиочастотного канала подключается приемная антенна (в комплекте прибора) и на расстоянии (по ТУ для бытовых приборов )...
Какая-то мудреная методика, если честно. Я даже без замеров скажу Вам, что там будет: а будет там просто "забор" из "палок" по спектру, одна другой больше, и RLC-2 к этому не будет иметь ровным счетом никакого отношения. Подумайте на досуге, почему. А я, в свою очередь, если Вы не против, воздержусь от этой "методики", тем более что комплектной приемной антенны к этому прибору не шло, но зато на работе есть подобная антенна Rohde & Schwarz, и стоит она столько, что мне ее просто и подержать в руках не дадут.
АК: На 100 Гц дисплей обновляется с меньшей частотой, а на других частотах с большей.
Не обращал внимания, буду знать. |
|
|
|
В более ранних прошивках перед каждым обновлением происходило гашение экрана, глазом это воспринималось как мерцание с определенной частотой. С версии 1.5 гашение убрали, осталось оно только в режиме контроля чисел АЦП и в режиме отладки. А как со стеклянным индикатором в этих двух режимах, мерцание заметно?
Может из-за гашения проявлялся огрех в первом варианте преобразователя интерфейса, Вы писали:
ВЛИ работает с некоторыми огрехами: только на прошивке 1.5, на нем не отображается режим калибровок и настроек (на ЖКИ все нормально показывается) |
|
|
|
АК: А как со стеклянным индикатором в этих двух режимах, мерцание заметно?
Нет, незаметно. У ВЛИ "инерционность" выше, то есть, скорость работы ниже. Он не успевает мерцать, да и не припомню я такого. Хотя, можно проверить, если скажете, как выбрать нужный режим. Но имеет ли это смысл? Даже если в каком-то вспомогательном режиме он и будет мерцать, я не могу сказать, что это как-то мне, например, помешает.
АК: Может из-за гашения проявлялся огрех в первом варианте преобразователя интерфейса
Вполне может быть, запросто. В последних версиях софта для ВЛИ чуть увеличена скорость приема данных за счет некоторой оптимизации кода, я об этом писал у себя более подробно. |
|
|
|
Mantrid: я не могу сказать, что это как-то мне, например, помешает.
Обычно когда фотку делаешь, а на табло место цифр - крякозябры. |
|
|
|
vintik: Обычно когда фотку делаешь, а на табло место цифр - крякозябры.
Короткие выдержки рулят ;) |
|
|
|
Mantrid: Хотя, можно проверить, если скажете, как выбрать нужный режим.
В v1.5 длинное нажатие S4 и S6, хотя скорее всего не заметите мерцания, если инерционность ВЛИ выше. |
|
|
|
АК: В v1.5 длинное нажатие S4 и S6, хотя скорее всего не заметите мерцания, если инерционность ВЛИ выше.
Понял, про что Вы говорите, попадал как-то в тот режим, но не нажатием двух кнопок, а как-то иначе. В общем и целом, мерцание в случае ВЛИ из-за недостатка скорости выглядит чем-то в виде в виде "медленной развертки" - символы обоих строк "пробегают" с периодом в полсекунды. Так выглядело бы оно на ЖКИ, если бы он медленнее работал. Но, в целом, криминала нет: строки читабельны вполне.

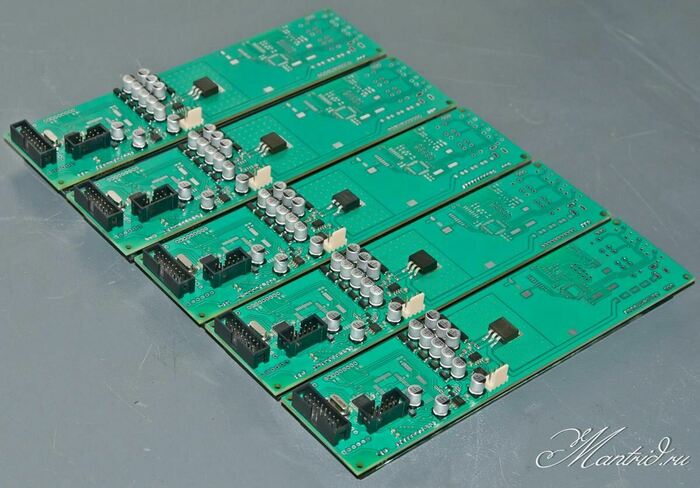

К слову, в прибор приживил уже один из новых индикаторов (на фото); попутно, похоже, выяснилась причина артефактов: китайцы последнюю партию атмег прислали глючную, явно отбраковка. Если потереть крышку микросхемы ваткой с ацетоном, маркировка "слезает" начисто, остается грубо ошкуренная поверхность без символов. "Паленка" чистой воды, оригинальные атмеги ацетона не боятся. Все прочие индикаторы работают адекватно, просто на один попалась вот та самая отбраковка. Приедет новая партия - сразу проверю.
И да, вскоре испытаю прошивку 2.0: один из форумчан здешних уже выслал нужный ПИК, результатами поделюсь.
|
|
|
|
АК: В v1.5 длинное нажатие S4 и S6, хотя скорее всего не заметите мерцания, если инерционность ВЛИ выше.
Mantrid: Понял, про что Вы говорите, попадал как-то в тот режим, но не нажатием двух кнопок, а как-то иначе.
Две кнопки вместе нажимать не надо, а каждую в отдельности до второго звукового пика. |
|
|
|
|
