АК: Может он малое количество гармоник анализирует?
Данный анализатор меряет КНИ аналоговым способом, как С6-11, например. Результат его измерений - ВСЕ доступные в спектре ( до 110 кГц) гармоники, которые он может измерить. Точнее, он измеряет не сами гармоники, а то, что осталось от целевого сигнала за режекторным фильтром, то есть вообще весь спектр, ограниченный 110 кГц выше. И если бы в этом "остатке" были бы значительные выбросы, он бы их посчитал тоже в общей сумме. Можно, конечно, вытащить и обычный анализатор спектра, но так ле-е-е-ень... |
|
|
|
Mantrid: Результаты таковы: напряжение для всех трех частот неизменно и составляет 0.780 вольт,плюс-минус 2 милливольта (значение среднеквадратичное, разумеется; пиковое в 2.82 раза больше будет),
Это размах в 2,82 раза больше, а амплитуда в 1,41 раза. |
|
|
|
АК: Это размах в 2,82 раза больше, а амплитуда в 1,41 раза.
Сигнал двуполярный, поэтому я рассматриваю полное значение, от пика до пика. А так да, если по по учебнику, то 1.41. |
|
|
|
Вы осциллографом посмотрите ступеньки на выходе MAX на 100 Гц, странно что глаза видят, а анализатор нет. Желательно сфоткать осциллограмму для форума.

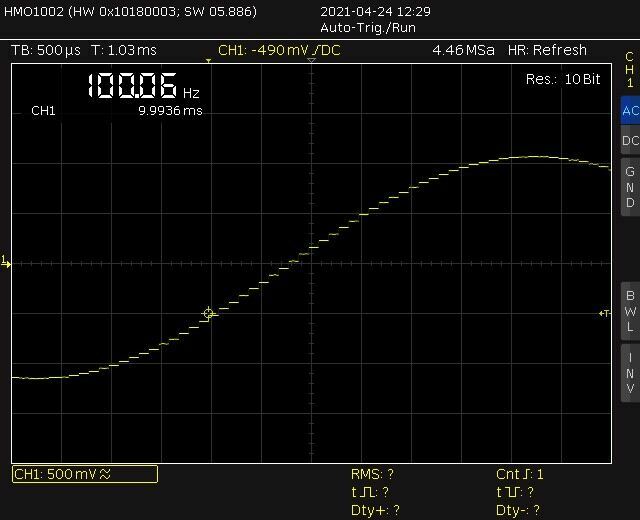

Вот что на выходе MAX. |
|
|
|
АК: Вы осциллографом посмотрите ступеньки на выходе MAX на 100 Гц, странно что глаза видят, а анализатор нет. Желательно сфоткать осциллограмму для форума.
Посмотрел, обычная аппроксимированная синусоида, никакого криминала не заметил при различных развертках. Картинки прилагаю, придется, видать, доставать анализатор спектра и искать мифическую ступеньку на 10 кГц.
|
|
|
|
Mantrid: придется, видать, доставать анализатор спектра и искать мифическую ступеньку на 10 кГц.
Ступенька не мифическая, а реальная, и анализатор должен дать палку на 10 кГц. Только вот на сколько дБ подавленную, это вопрос. И если порядка -80 дБ, как пишут в даташитах, то может и не нужен дополнительный RC фильтр.
|
|
|
|
Да, анализатор спектра расставил все по местам. Уровни взяты относительные, поэтому внимание стоит обращать не на конкретные цифры маркеров, а на общую картину отношения напряжений.
|
|
|
|
Спасибо за полезную информацию. А "общий спектр для 1 кГц", где это так плохо? Понял, на выходе MAX гармоники тактовой частоты 100 кГц. |
|
|
|
На здоровье, тем более, что измерения по данному прибору на этом я для себя закончил. Разберусь с "плавающей" неисправностью, проверю прошивку 2.0 и буду закрывать этот вопрос в буквальном смысле, собрав прибор окончательно.
|
|
|
|
АК: А "общий спектр для 1 кГц", где это так плохо?
На выходе MAXа, просто специально полосу взял до мегагерца, любопытства ради, какой там "забор" построится. В принципе, все закономерно, ибо МАХ все же не ФНЧ, а весьма специализированная схема фильтрации в заданной узкой полосе. С основными гармониками он справляется замечательно, вторую, самую сильную гармонику валит почти на 50 дБ. |
|
|
|
|
