Доброго всем времени суток! Вчера ремонтировал домашнюю сигнализацию (не срабатывала через 20-30 сек после несанкционированного открытия двери). Как один из вариантов был неисправный "красный конверт"-конденсатор. Пока искал замену, запутался в 3-х соснах. Если не прав, исправьте, пожалуйста.
Итак "красный конверт": 68Н/Н90 -68 наноФ; 6Н8/Н30 -6,8 наноФ; 47n/Н90 -47 пикоФ?
"Зелёные конверты": М47/Н39И -0,47 микроФ?
Красные параллелепипеды с отводами от противоположных плоскостей: 330 -330 пикоФ?
"Капля" коричневого и синего цветов: 6Е/(греческая ми?)15 -0,15 микроФ; 100n -100 наноФ (эта группа кондёров из плат РЛС "Миус" болгарского производства)?
|
|
|
|
47n/Н90 -47 нано с допуском Н90
М47/Н39И -0,39 нано с т.к.е. М47, И - допуск 5% |
|
|
|
Что есть красный конверт? Если это К10-7, то 68Н/Н90 - 0,068мк, 6Н8/н30 - 6800 пФ, 47n/H90 - скорее всего 0,047мк, М47/Н39И - 390+/-5% пФ. Красные (чаще встречаются оранжевого - цвет корпуса обозначает ТКС) параллелепипеды скорее всего КЛС. |
|
|
|

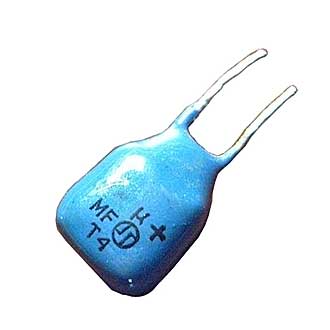

Есть куча конденсаторов, предположительно К53-19, выглядят вот так:
Интересует, на какое они напряжение? а то однозначного ответа не нашёл.
Маркировка на конденсаторах:
10 u
MF
B8
Насколько я понимаю,
10 u = 10 мкФ
MF = допуск (М=20%?) и напряжение (F= __В ?)
B8= Дата выпуска, разная на разных конденсаторах (неважно). |
|
|
|
http://www.allcomponents.ru/oksid/k5319[1].htm |
|
|
|
Там нет информации о маркировке. |
|
|
|
Арс: Там нет информации о маркировке.
Маркировка стандартная.

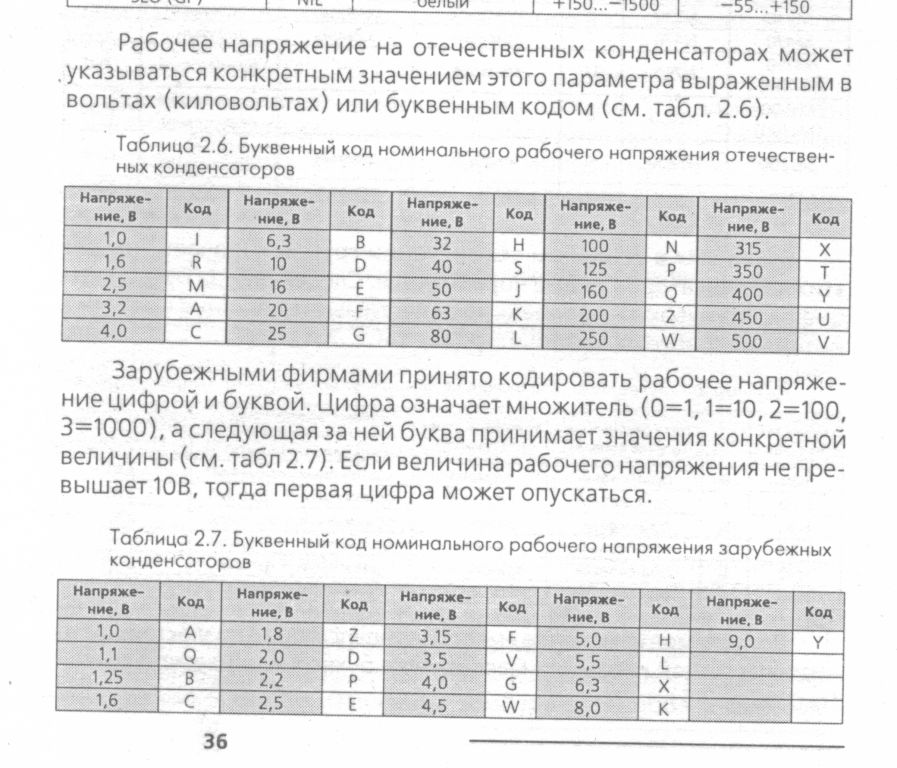

Допуск:http://refoteka.ru/images/r/f/2/1/f2109142d67354d2ea1077d3f2deac2f.jpeg Рабочее напряжение: http://radiokot.ru/forum/download/file.php?id=59677 |
|
|
|
Было на форуме:
http://pro-radio.ru/start/1827-36/2010/09/24/07-54-38/
Цитирую самого себя: АК: Для примера, нашел у себя такой же конденсатор, такие танталовые конденсаторы (2 шт.) устанавливались в телевизоры 3УСЦТ, в субмодуль цветности СМЦ2, в обвязку микросхемы К174ХА9 (схему опознавания цвета SECAM),
на нем маркировка:
10m +
NF
C6
Расшифровываю:
[10 мкФ]; [обозначение вывода +]
[Допустимое отклонение емкости ±30%]; [рабочее напряжение 20 В].
[1992 год]; [июнь месяц]. Инфа по расшифровке маркировки отсюда:
http://cityradio.narod.ru/spr/rasp/resistor.html Для вашего, Арс, конденсатора:
10 u
MF
B8
расшифровка:
10 мкФ
±30%, 20 В
1991 год, август |
|
|
|
АК: Для вашего, Арс, конденсатора:
10 u
MF
B8
расшифровка:
10 мкФ
±30%, 20 В
1991 год, август Только не 30%, а 20%. |
|
|
|
Да я и собирался написать 20%, но чтобы не печатать на клаве, скопировал из выше и собирался исправить на 20, потом отвлекся, и забыл исправить  Бывает, спасибо, что заметили.
Дату то я правильно напечатал, потому что писал вручную. |
|
|
|
|
